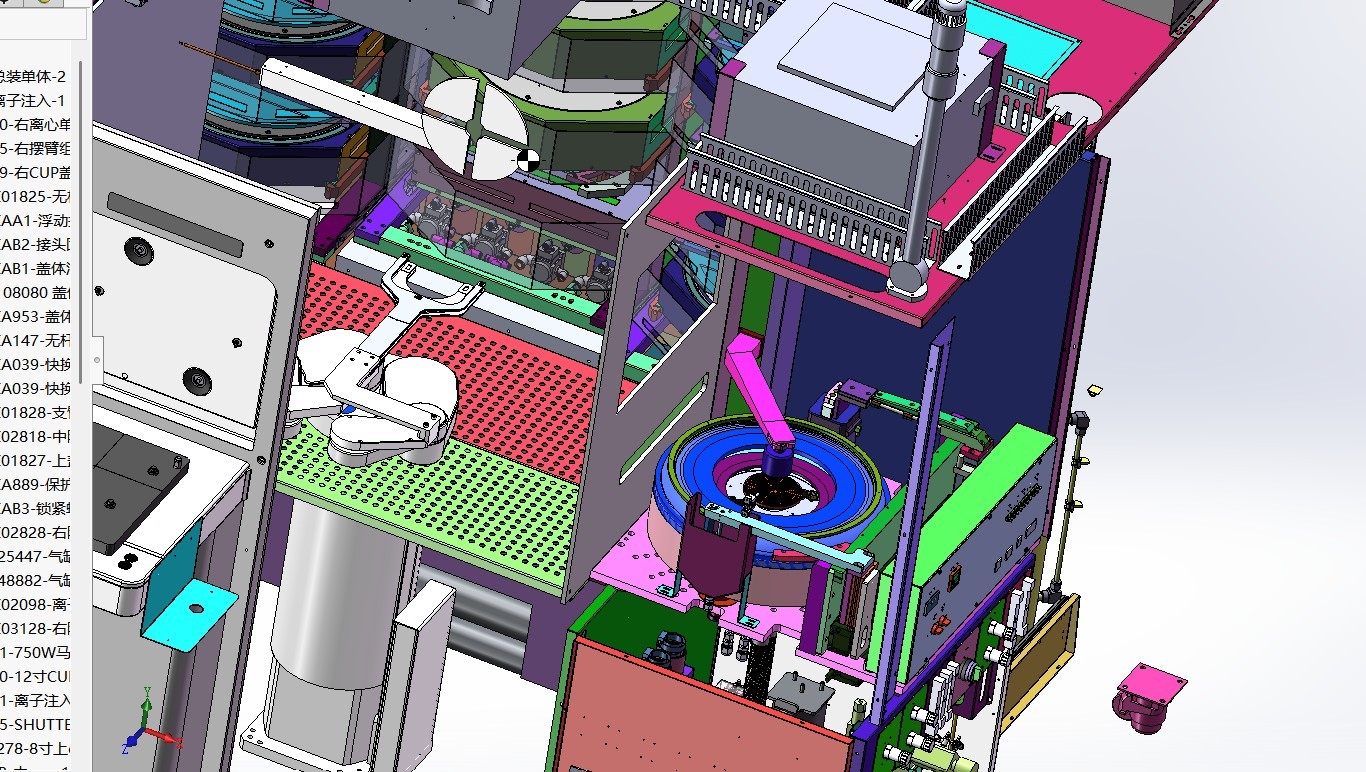

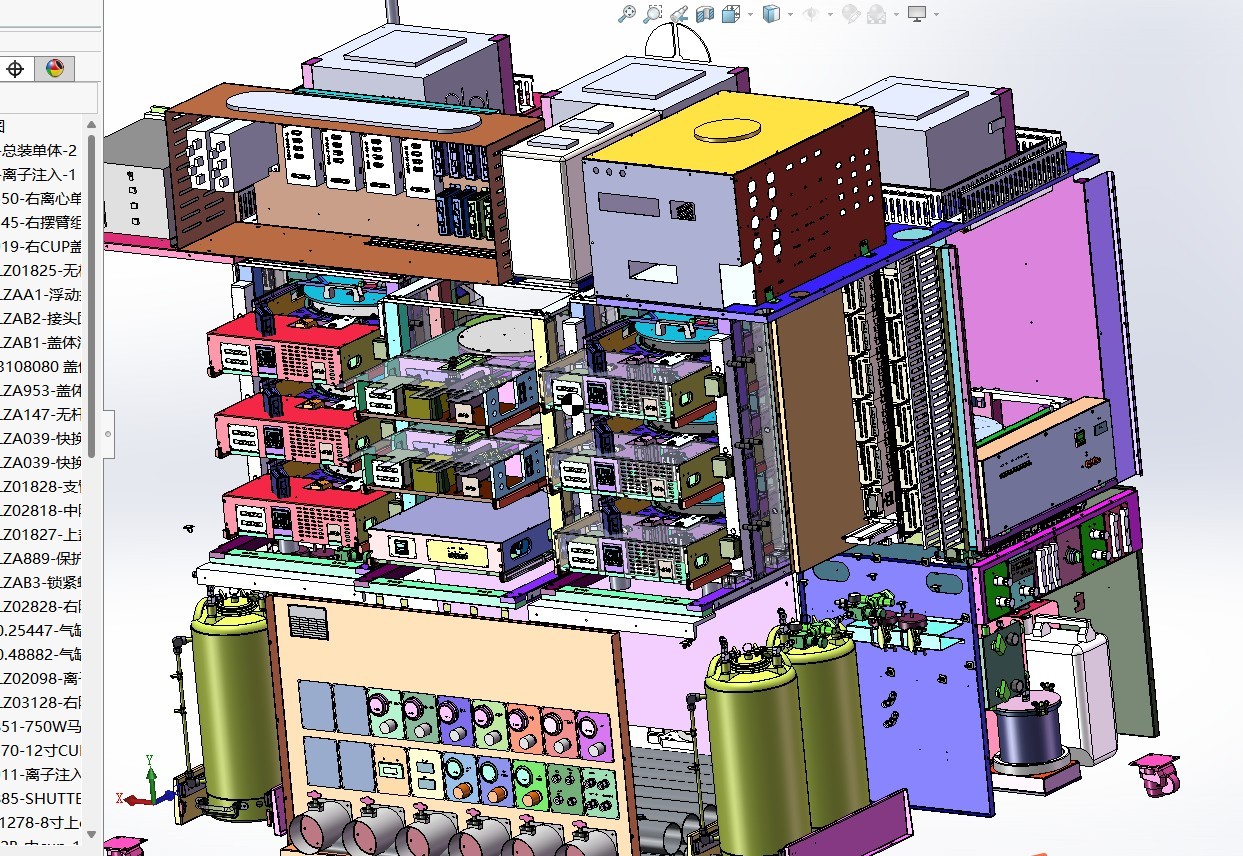

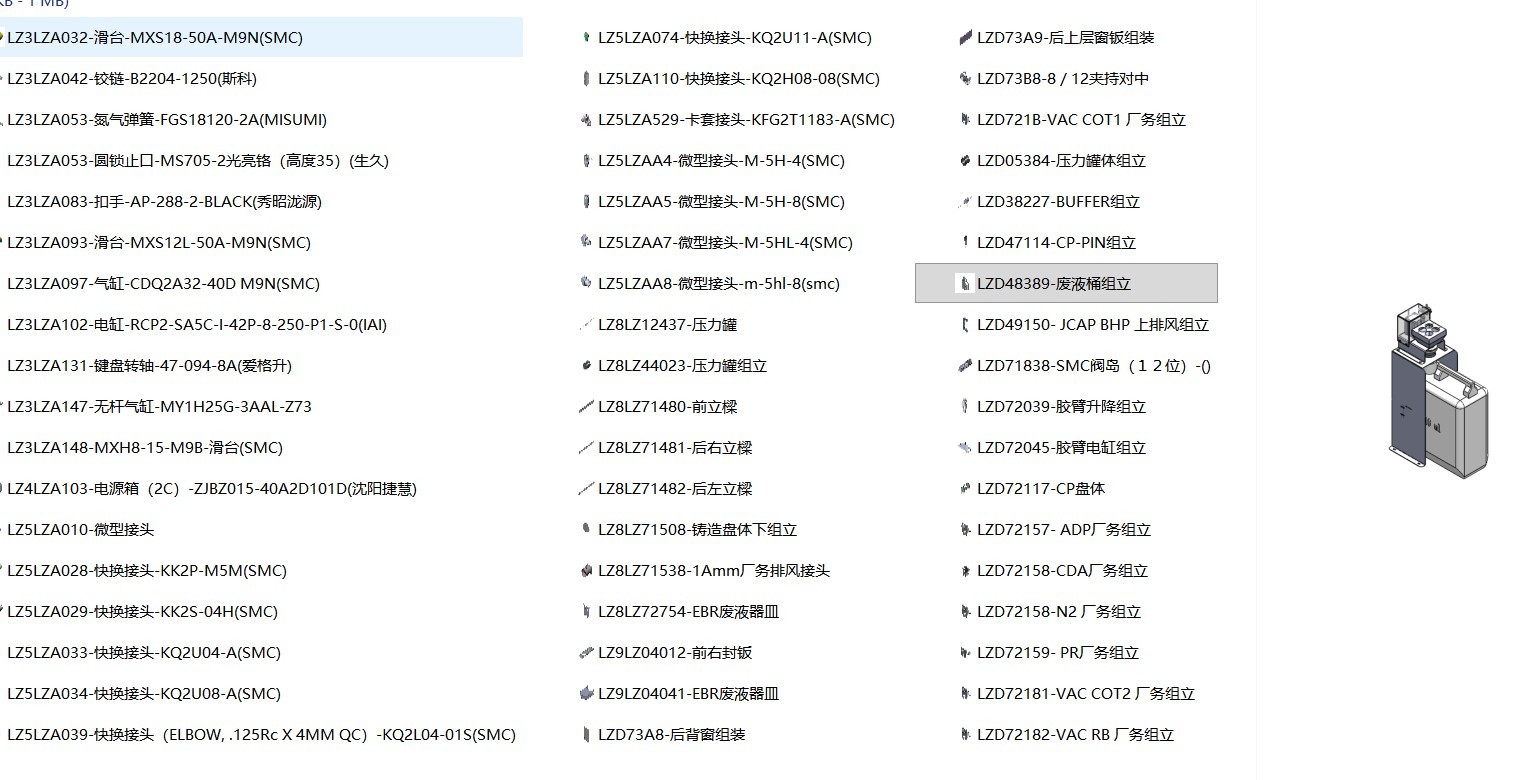

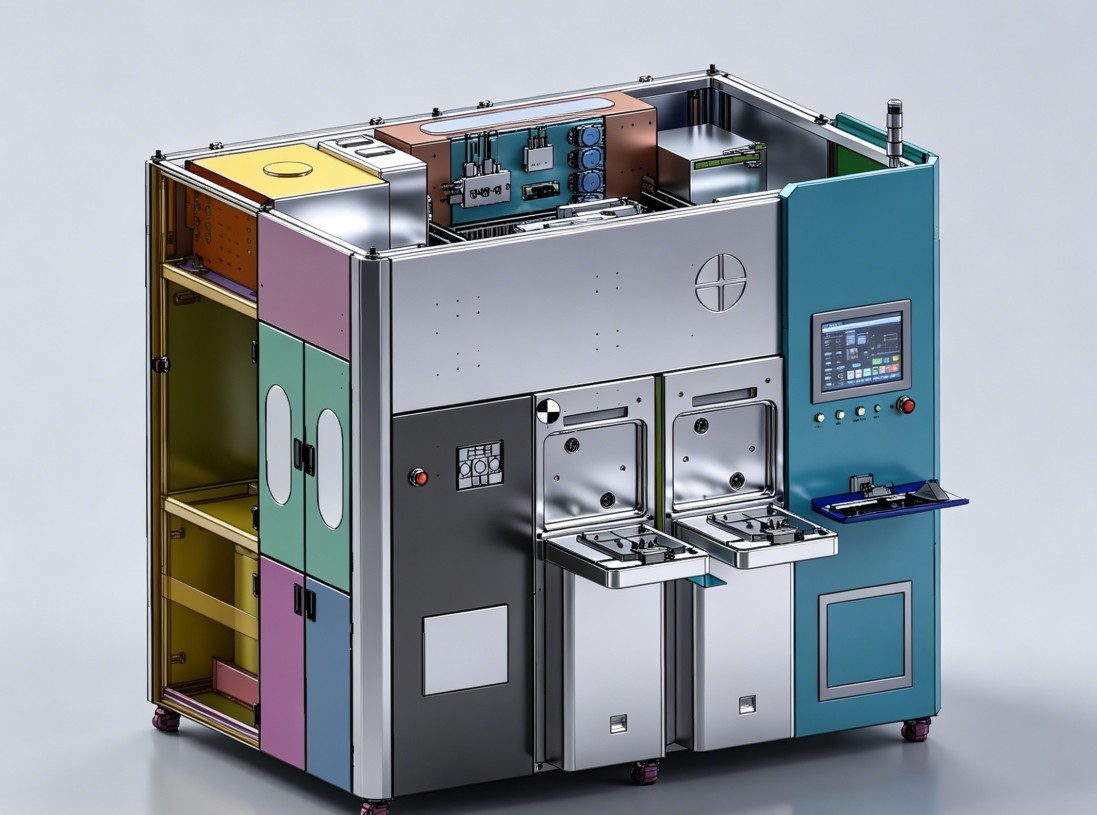

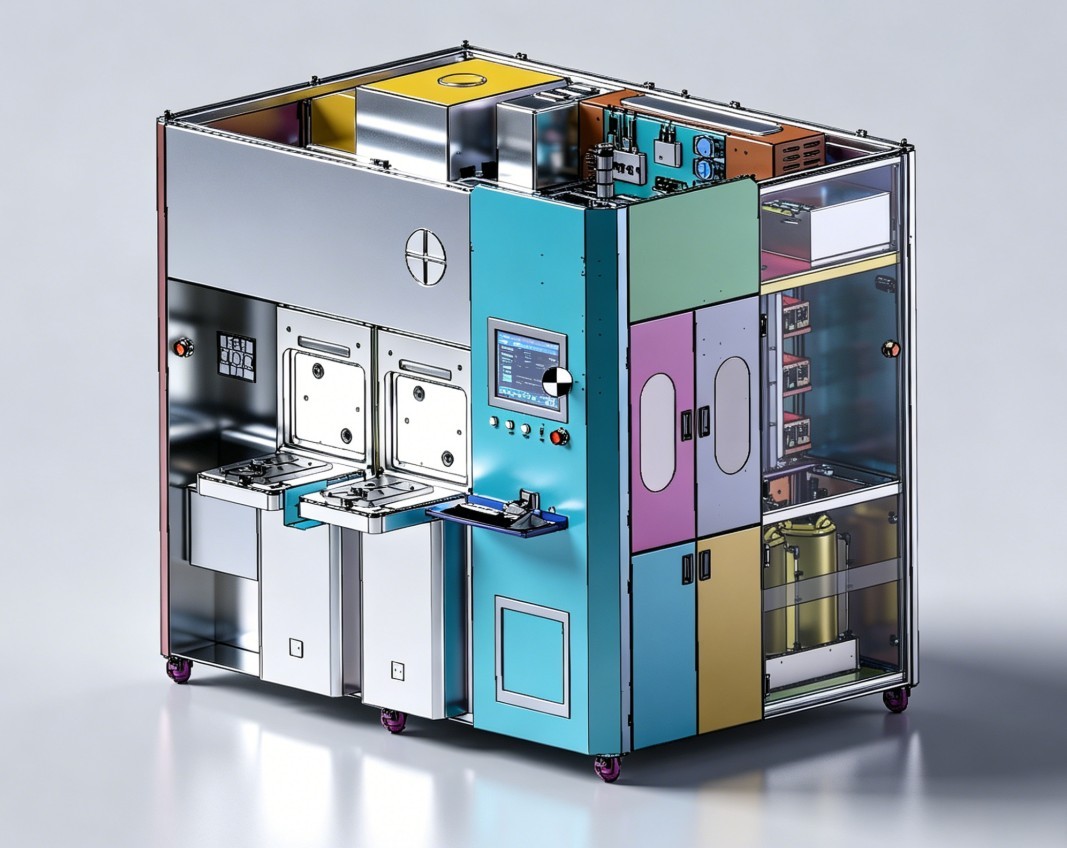

图纸SW2025设计，有参数，有工程图格式，这是晶圆制造前道制程离子注入机设备图纸，为业界标准机型！对想研究半导体物理设备的推荐研究下！因文件巨大，所有下载后文档里有个百度网盘下载链接
！

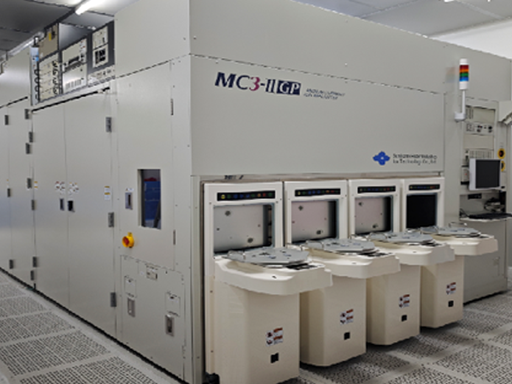

离子注入机是半导体前道制造四大核心装备（光刻、刻蚀、薄膜沉积、离子注入）之一，用于把硼 / 磷 / 砷等杂质离子精准加速并打入晶圆，实现纳米级掺杂，决定晶体管的导电类型、阈值与耐压。
工序位置：晶圆→光刻→离子注入→退火→刻蚀 / 沉积（前道核心）
核心工艺：
阱掺杂：形成 N 阱 / P 阱
源漏注入：MOSFET 源 / 漏区（浅结）
阈值调整：精准控制 Vt
功率器件：IGBT/SiC 深层掺杂、耐压层
3D NAND：多层阶梯掺杂
小束流（100nA–100μA）：低剂量、高精度，如阈值调整；代表：Axcelis Optima XE、凯世通 iKing 160。
中束流（100μA–2mA）：通用，源漏 / 阱掺杂；代表：AMAT Quantum X、凯世通 iKing 360。
大束流（2–30mA）：高产能浅结，先进逻辑 / 存储；代表：AMAT Quantum X High Current、凯世通 Hyperion。
高能（>1MeV）：功率半导体深结、SOI；代表：中核 POWER750H、Axcelis Purion H。
能量范围：200eV–3MeV
剂量范围：1E12–1E18 ions/cm²
均匀性：<0.5%（整片）
角度精度：±0.2°
产能：100–300 片 / 小时（视束流）
真空度：<1E-7 Pa
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |
百度网盘下载链接.ppt
|
103K |
