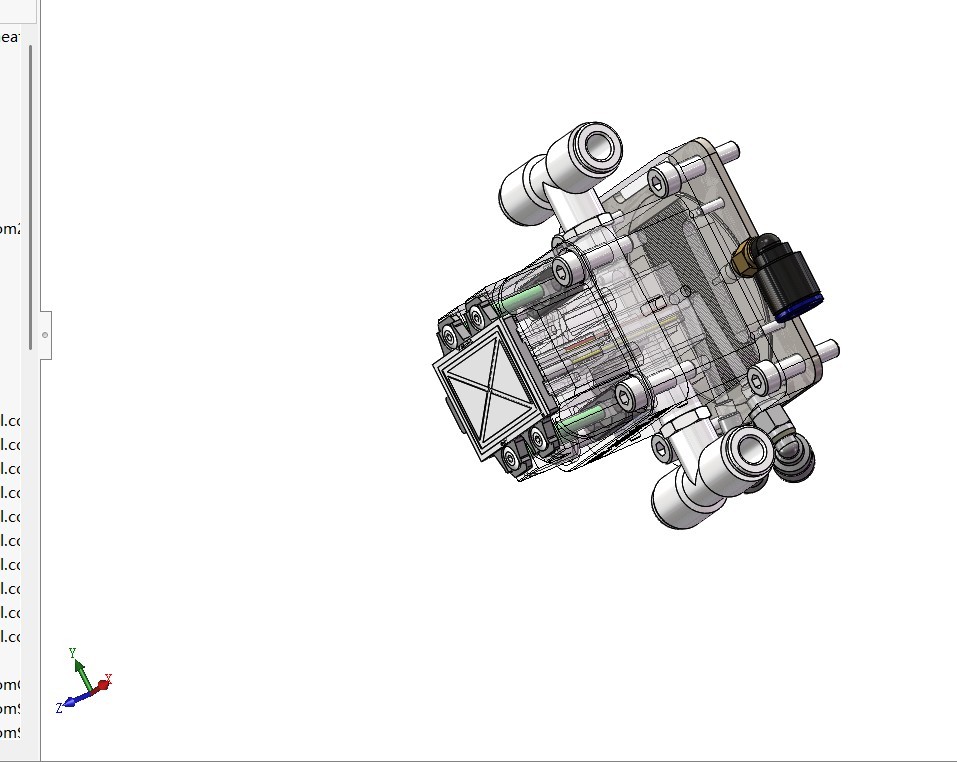

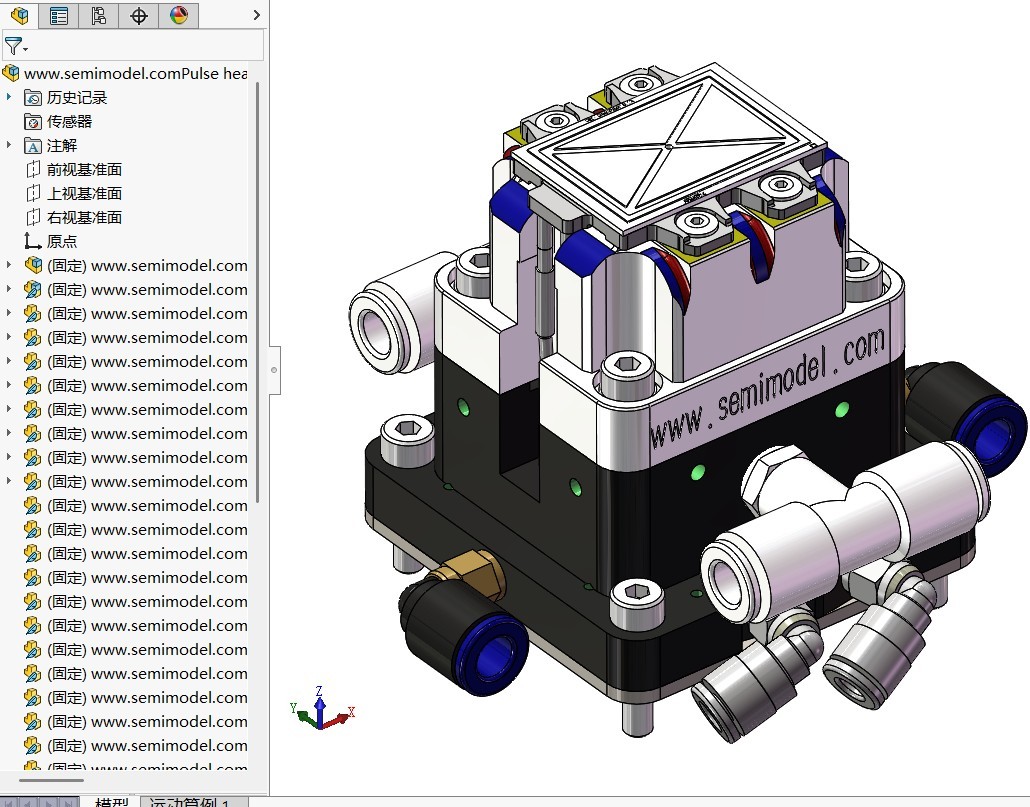

STP格式！详细3D图纸，核心流道结构设计：微型化气路与流体-冷却技术！经过十几年的优化和改进！目前最新设计，通用ASM KS BESI hamni等机型!采用可更换吸嘴设计！！
键合头部件在半导体高精度热压键合（TCB）及异构集成中扮演着核心角色。其关键技术点主要体现在以下几个方面：
瞬时升降温： 采用陶瓷脉冲加热器（Ceramic Pulse Heater），可在极短时间内将温度提升至键合所需的高温（通常最高可达 400°C 左右）。
热效率高与热变形控制： 由于采用脉冲加热，热量高度集中在芯片与基板的接触界面，能够有效减少对周边区域的热辐射，防止整机结构和载具发生热变形，确保微米级的定位精度。
多品种兼容（Flexibility）： 顶部的方形/十字交叉结构或吸嘴模组支持快速更换。面对不同尺寸、不同材质的 Die（芯片），可以通过更换对应的吸嘴（Collet）来适配，大幅缩短换型时间（Changeover Time）。
真空吸附与气路集成： 吸嘴中心及周边集成有精密的真空吸孔，用于在拾取（Pick）、转移和压合（Place & Bond）过程中稳定抓取超薄芯片。
气动接口与快插接头： 图中红白相间的底座部分集成了多个气动快插接头（如左侧的 T 型气管接头和右下角的节流/控制阀组件），用于精准控制吸嘴的真空吸放、吹气（Blow-off）以及键合头的微动气缸动作。
流道与隔热设计： 内部复杂的层叠结构（红色阳极氧化铝基座、白色隔热/绝缘陶瓷件）能够有效阻断热量向上传导至高精密的传感器和驱动轴，保护上游机械结构不受高温老化影响。
共面性与压力传递： 键合头需要承受热压过程中的动态载荷，其结构设计保证了极高的刚性与平面度，配合动态/主动力控系统（Active Bond Force Control），确保在施加键合力时压力均匀分布，避免因受力不均导致芯片碎裂或空洞（Voids）。

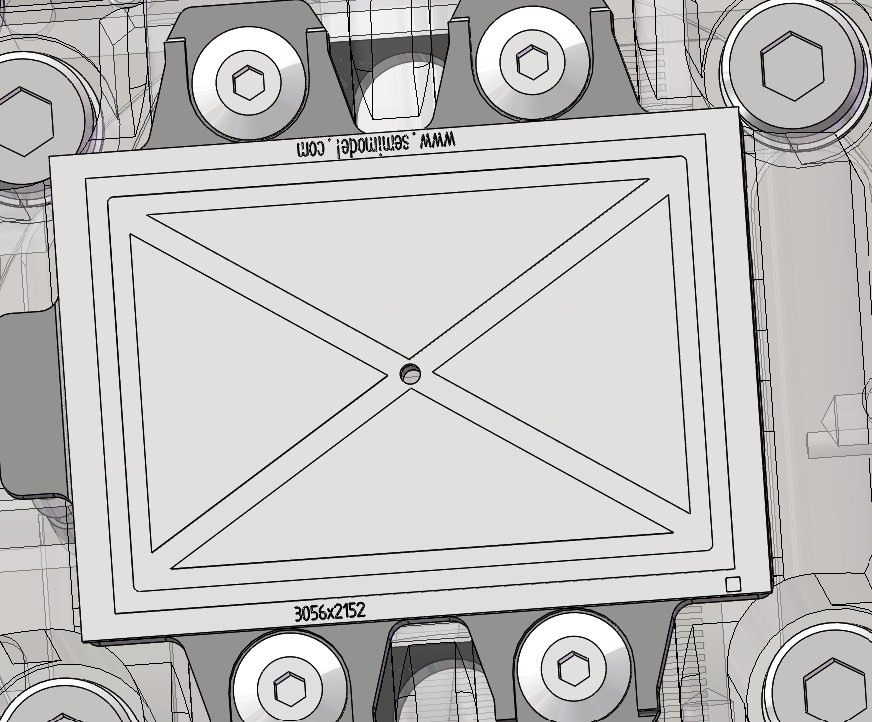

精密定位特征： 顶部的十字对准标识与周边的定位销、紧固螺栓孔，确保了该加热组件在键合轴（Bond Head Axis）上的绝对对中精度，配合视觉系统实现高精度的对位与压合。
www.semimodel.com可更换吸嘴的脉冲加热键合头.STEP
