共封装光学器件 (CPO) 的 1060nm VCSEL 阵列的研究总结120页
首页 >半导体设备资料 >先进封装:固晶-焊线-TCB-HB 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [上传图纸即可免费下载] 觉得本站不错记得分享给好友哦! 0
42
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

1. 研究背景与目的

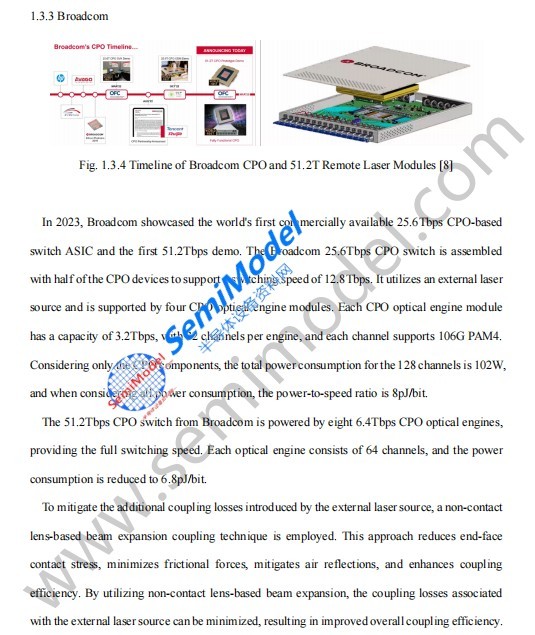

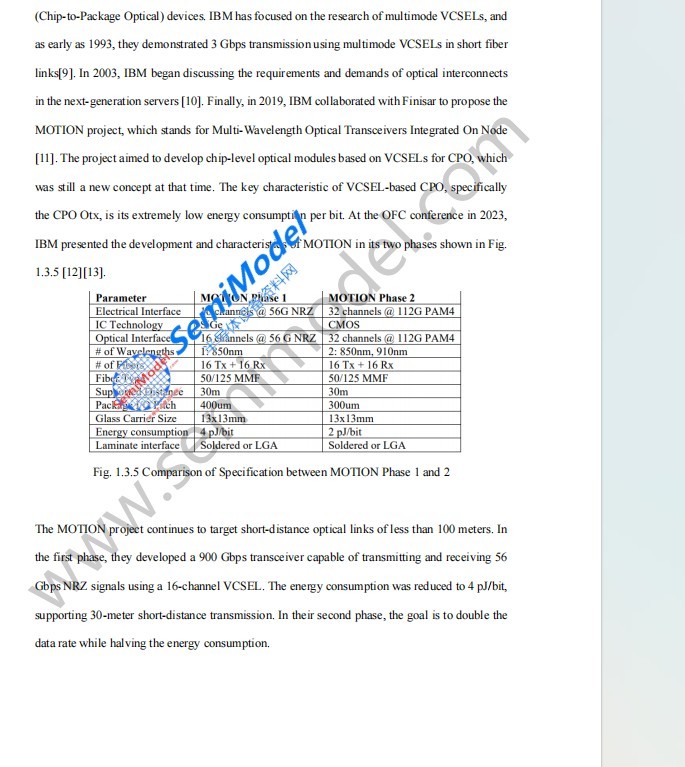

  • “增长差距”: 尽管交换机 ASIC 的带宽呈指数级增长(到 2022 年将达到 51.2T),但光收发器的发展却相对滞后。传统的可插拔模块受限于尺寸、密度、功耗和散热等方面的限制,因此,将光引擎直接集成到交换机 ASIC 附近的共封装光器件(CPO)成为必然的发展方向。

  • 研究目标: 本论文提出并演示了一种高密度集成的 16 通道 1060nm 底部发射单模 VCSEL 阵列,该阵列具有横向耦合腔 (TCC),以支持高速(400 Gbps 及以上)、高密度( $2.5\text{ Tbps/mm}^2$ )、低功耗和长距离 CPO 模块。

2. 设计与结构创新

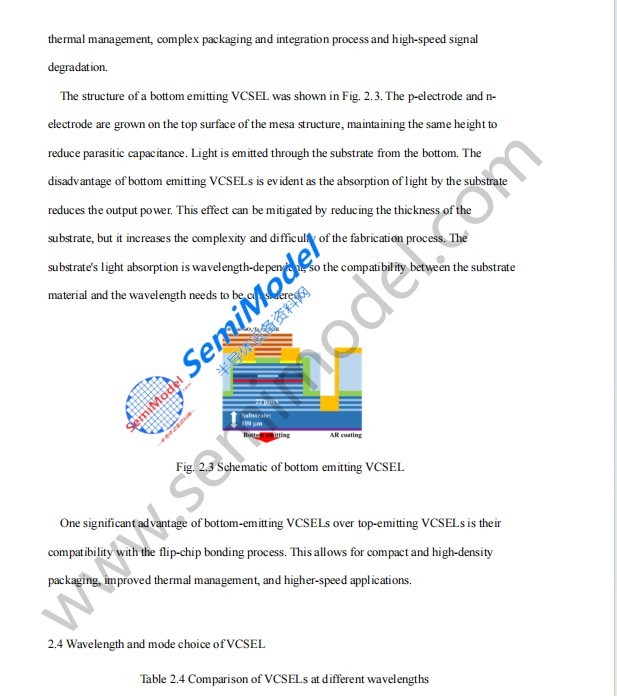

  • 波长选择: 选择 1060nm(InGaAs/GaAs 材料)而不是 850nm,是因为 GaAs 衬底在 1060nm 时是透明的(可以实现底部发射倒装芯片设计),而且 1060nm 比 850nm 具有更低的衰减和色散,从而可以实现更远距离的传输。

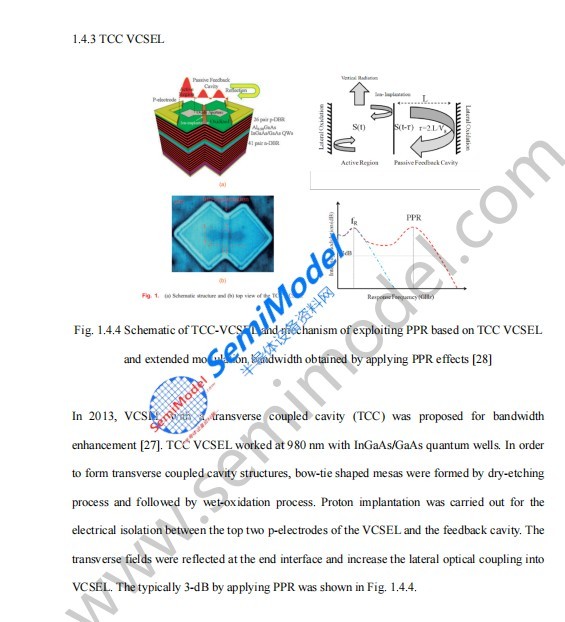

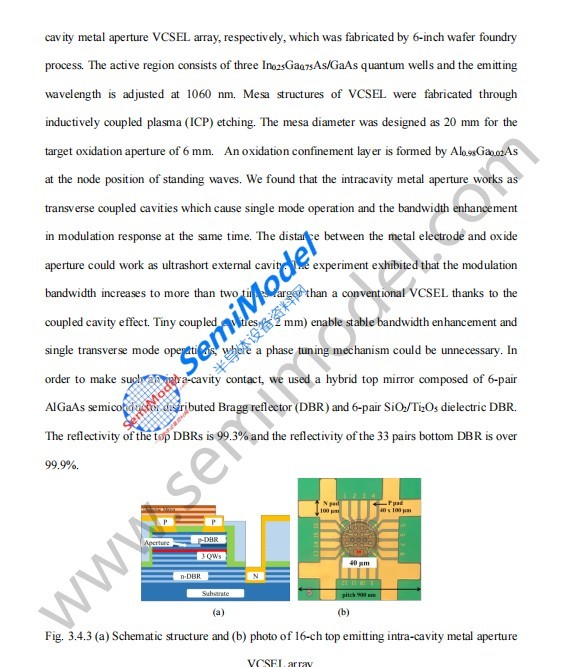

  • 横向耦合腔和金属孔径 (MA) VCSEL: 利用横向耦合腔,即使氧化物孔径较大也能实现单模运转,避免了超小氧化物孔径带来的高电阻和热阻,同时通过光子-光子共振 (PPR) 增强调制带宽。

  • 表面浮雕: 在顶面上引入圆形凹槽(表面浮雕结构),以控制横向模式,增加横向耦合功率,并确保 16 通道阵列的单模均匀性。

  • 寄生效应降低: 采用聚酰亚胺( $\epsilon_r = 3.4$ )平面化和相同高度的共面焊盘设计,以最大限度地减少焊盘和台面寄生电容,从而提高调制带宽。

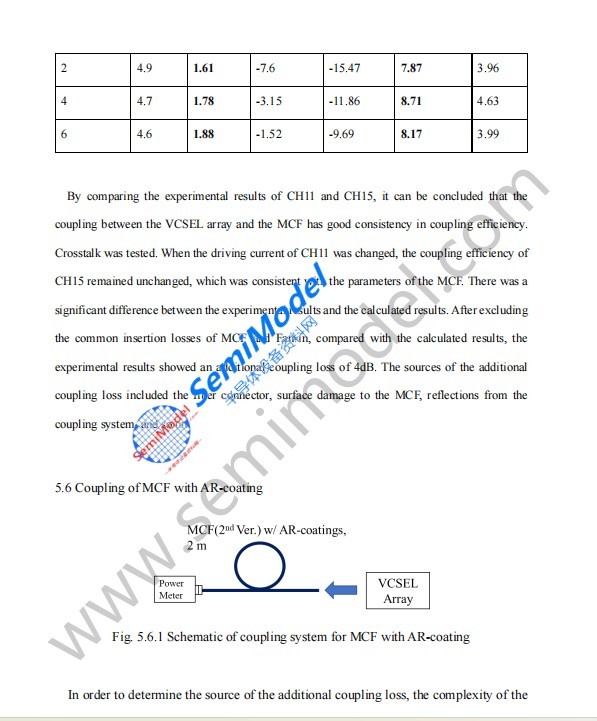

  • 多芯光纤 (MCF) 集成: 采用 40µm 间距的六边形布局设计,以匹配 19 芯单模 MCF(支持 16 个活动通道和 3 个备份通道),从而大幅提高空间传输密度。

3. 制造工艺


  • 内部及晶圆级工艺: 开发了内部实验室制造工艺(使用 3 英寸/6 英寸晶圆)和与代工厂兼容的晶圆级工艺。关键步骤包括 MOCVD 外延生长、光刻、湿法/干法刻蚀(ICP)、AlAs 层湿法氧化、聚酰亚胺钝化、金属电极沉积和介质 DBR(Ta)。 2  O 5  /SiO 2  )溅射。

  • 工艺优化: 通过内部氧化来控制孔径尺寸,利用精确的湿法刻蚀来形成表面浮雕和 n 型接触,并在较厚的聚酰亚胺层上重新制作电极焊盘以减少寄生效应,从而解决了代工厂特有的挑战。

4. 特点与性能

  • 静态特性: 通过专用的顶部发射和底部发射测试系统进行测量。16 通道 VCSEL 阵列在工作电流范围内表现出稳定的单模工作特性,边模抑制比(SMSR)超过 30 dB。

  • 高速调制与耦合: 该阵列实现了适用于 25 Gbps NRZ 的高速调制特性(并可扩展至 50 Gbps/100 Gbps PAM-4)。通过倒装芯片键合与多芯光纤 (MCF) 的直接光耦合,展现了其在高密度、低损耗 CPO 链路方面的巨大潜力。
