随着物联网（IoT）、5G和“Society 5.0”的发展，半导体封装正朝着2.5D、3D、扇出晶圆级封装（FOWLP）和面板级封装（PLP）等高密度、多引脚方向演进。 现有的晶圆上芯片贴装工艺面临两大主要挑战：

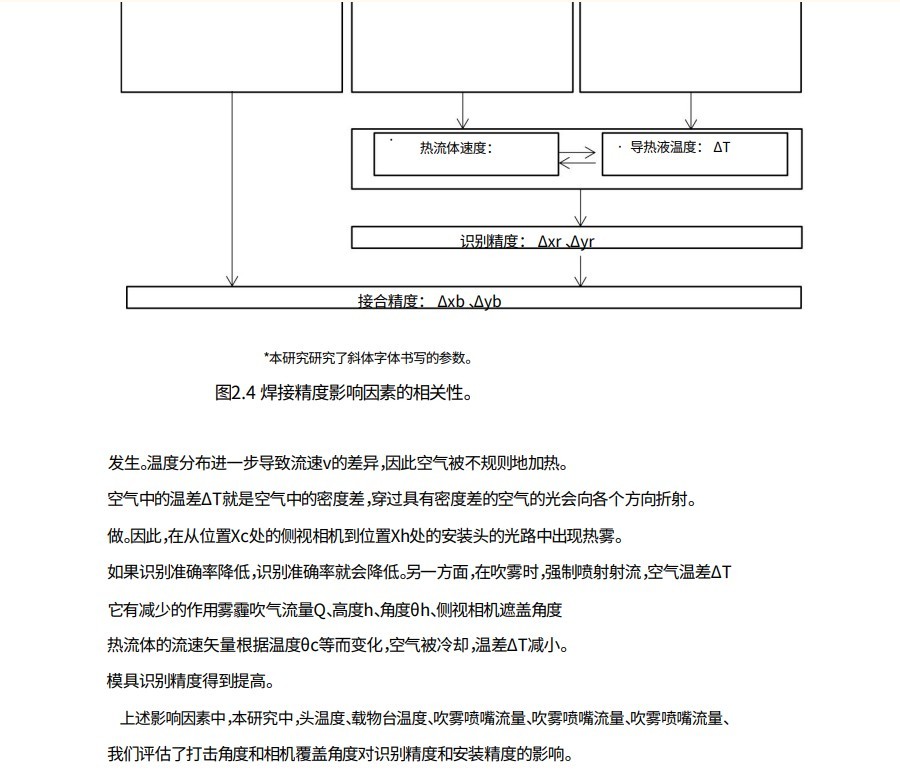

热波动影响识别精度： 加热大型晶圆台会导致识别相机光路中的空气产生热对流和密度差异，使得光学图像发生折射和扭曲，从而大幅降低贴装机的图像识别精度。
薄型半导体翘曲： 随着半导体芯片变得越来越薄，其在加热和加压过程中极易发生翘曲，这会导致焊点开路或连接不良等可靠性问题。

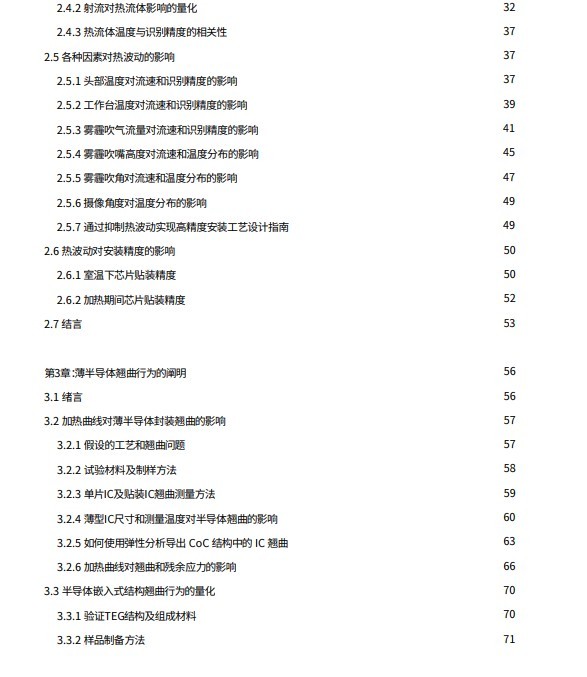

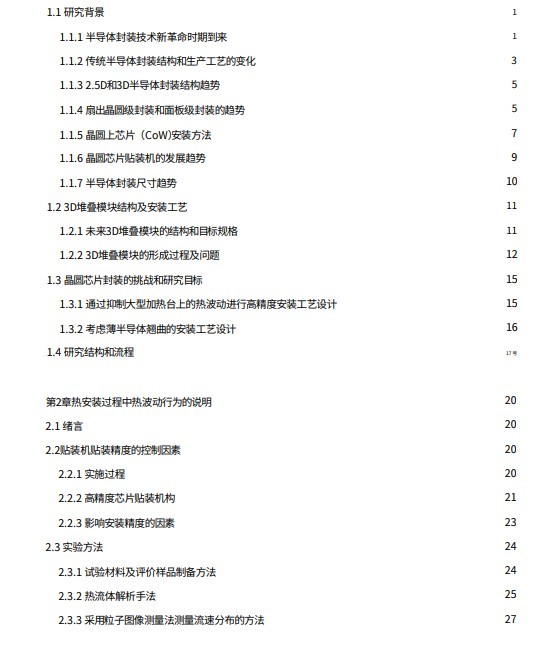

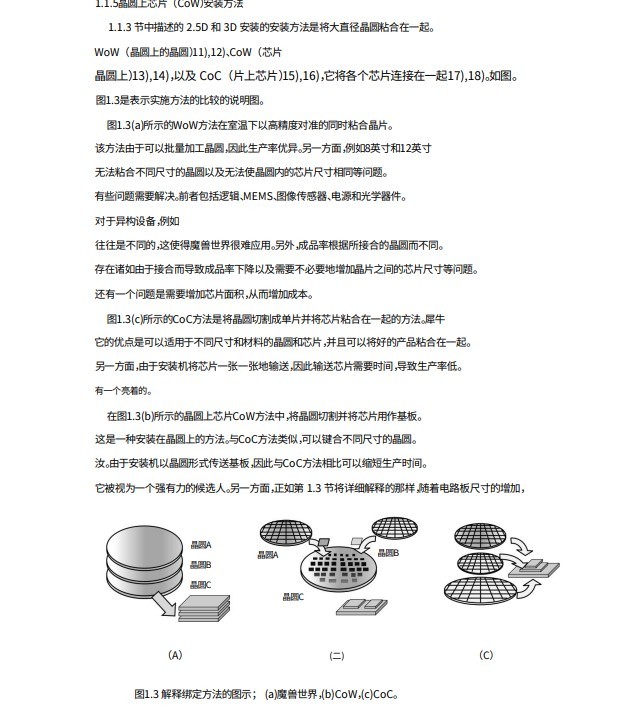

资料一共117页！介绍了工艺设计指南，解决了大尺寸加热台带来的热波动问题和薄型半导体翘曲问题。这使得在保持高生产率（每片贴装时间小于1秒）的同时，能够实现误差在±3 μm以内的高精度晶圆级封装，为未来更薄、更高密度的3D半导体封装设备的实际应用提供了重要的理论和工程基础。

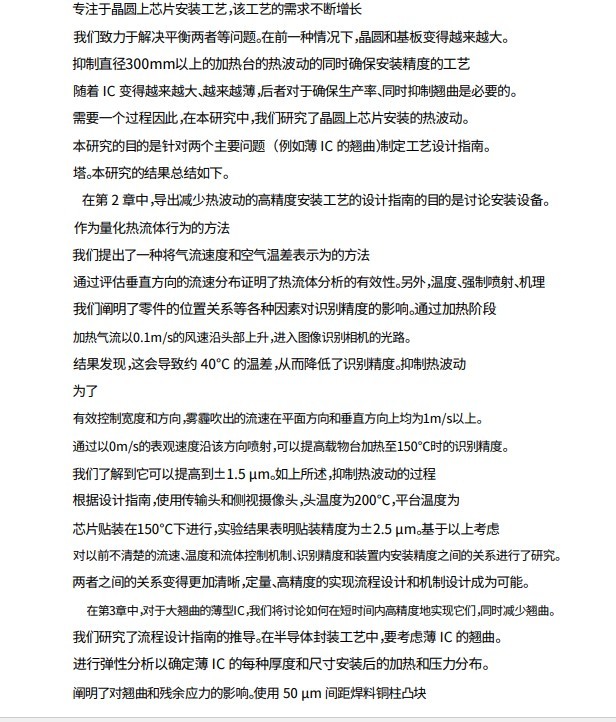

文档通过实验、流体分析和有限元分析，针对上述痛点提出了具体的工艺设计指南：

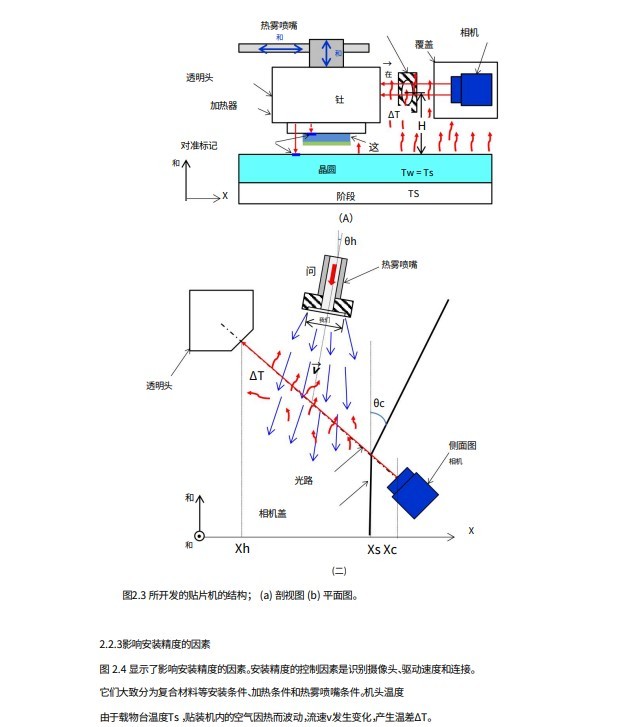

热波动的量化与抑制：

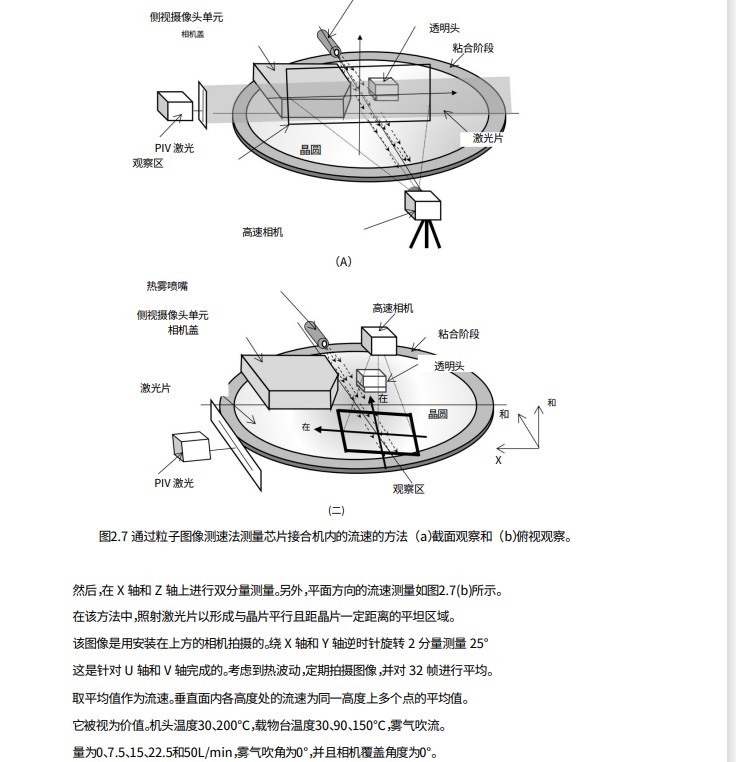

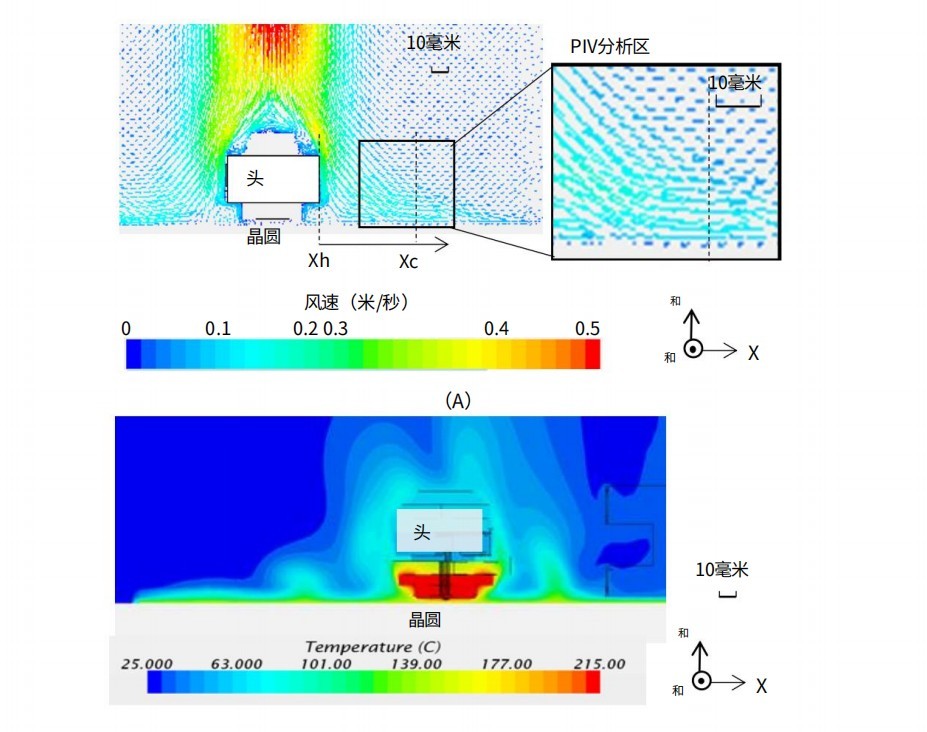

研究利用热流体分析和粒子图像测速法（PIV）对贴装机内部的流速和温度分布进行了量化测量。

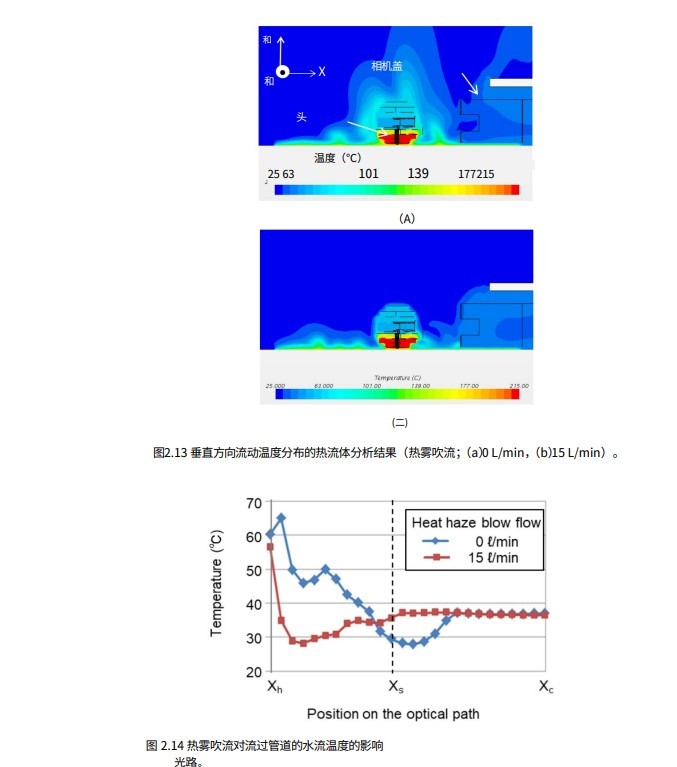

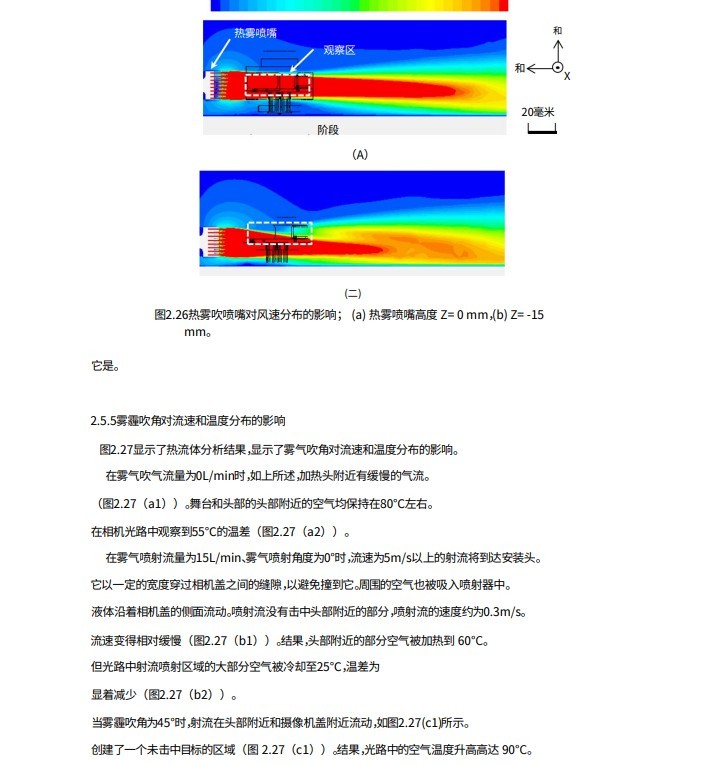

提出通过使用特定角度和流量的“吹雾（热雾吹气）”技术，可以有效排除光路中的热空气，将光路温差从37°C降低至10°C。

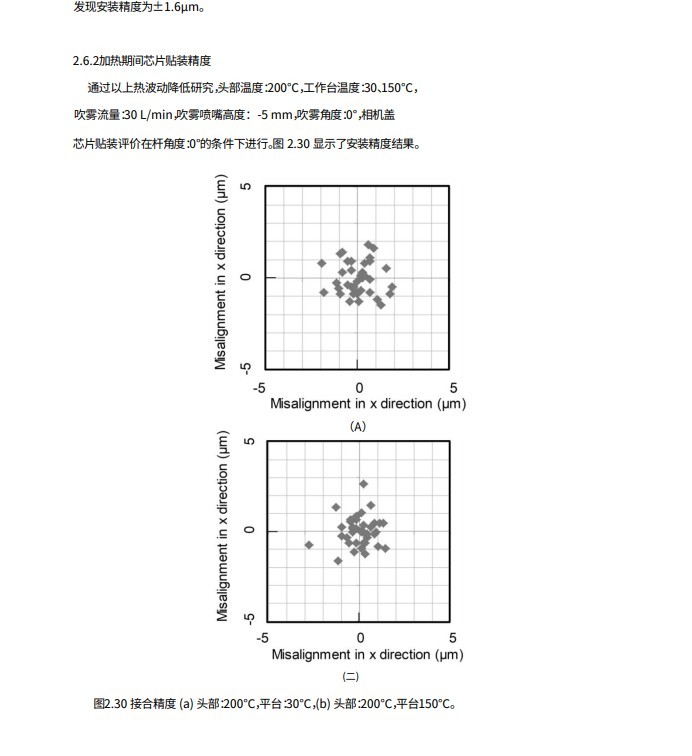

这一改进将识别精度从±8.8 μm大幅提升至±1.2 μm，从而实现了±3 μm以内的贴装精度目标。
薄型半导体翘曲的机制与控制：
通过弹性分析和刚塑性有限元分析，量化了芯片厚度、尺寸、加热曲线（恒定加热与脉冲加热）对芯片翘曲和残余应力的影响。
针对将芯片嵌入树脂薄膜的工艺，得出了关于薄膜材料物理特性（如杨氏模量、线膨胀系数）以及合适嵌入温度和载荷的工艺设计指南，以最大限度减少翘曲。
高精度倒装芯片微焊接方法的开发：
为了同时兼顾高精度与高生产率，研究提出了一种“分工序微焊接法”。

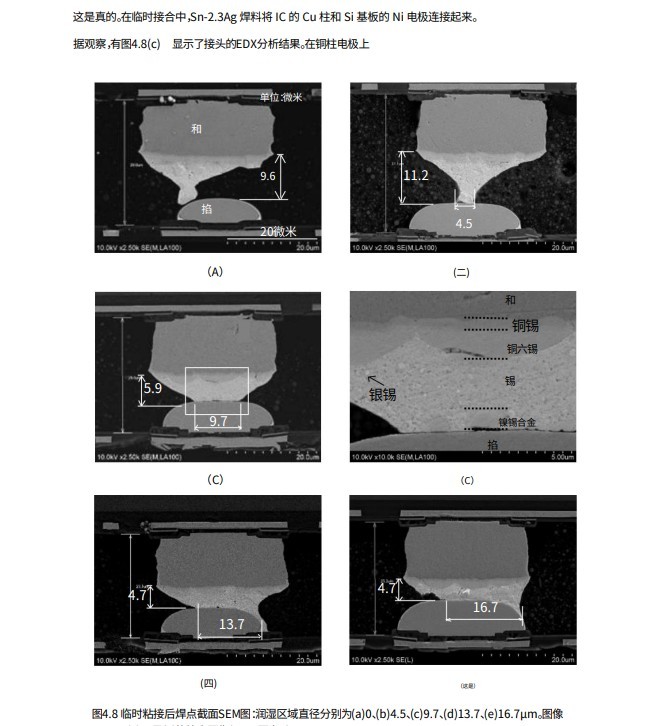

该方法将焊接过程分为两个阶段：首先进行快速的“临时键合”（每个芯片耗时小于0.25秒），然后在还原性气体氛围中进行晶圆级的“批量主键合”。
这种方法有效抑制了芯片外周的翘曲，不仅缩短了贴装时间，还经过了热冲击和高温储存等严格的可靠性测试，证明了其出色的连接可靠性。
