一、什么是人形机器人关节模组

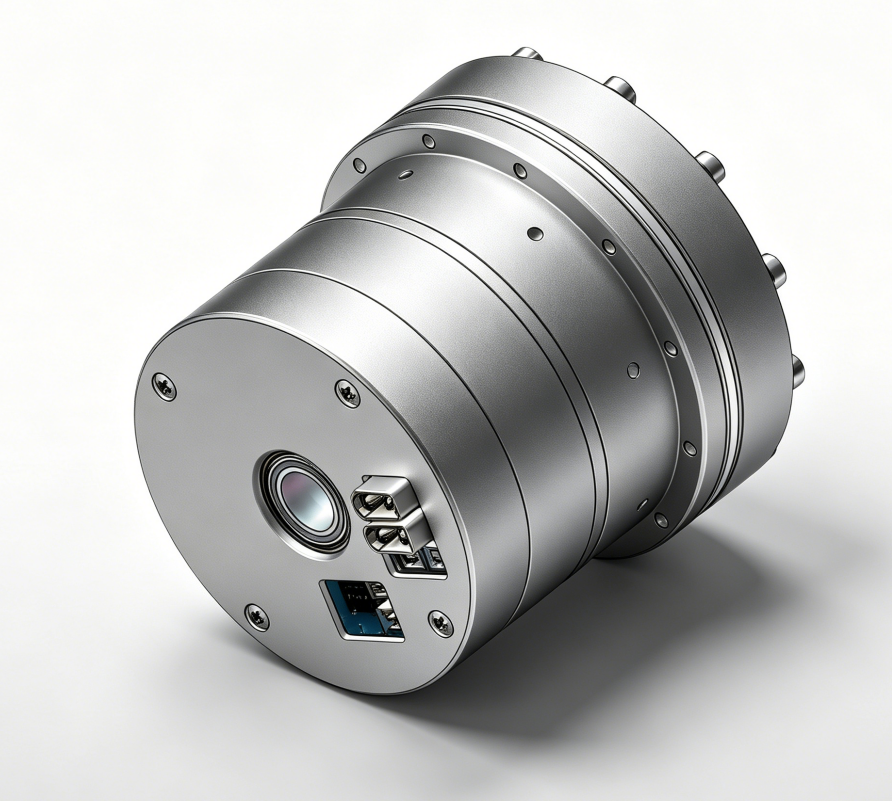

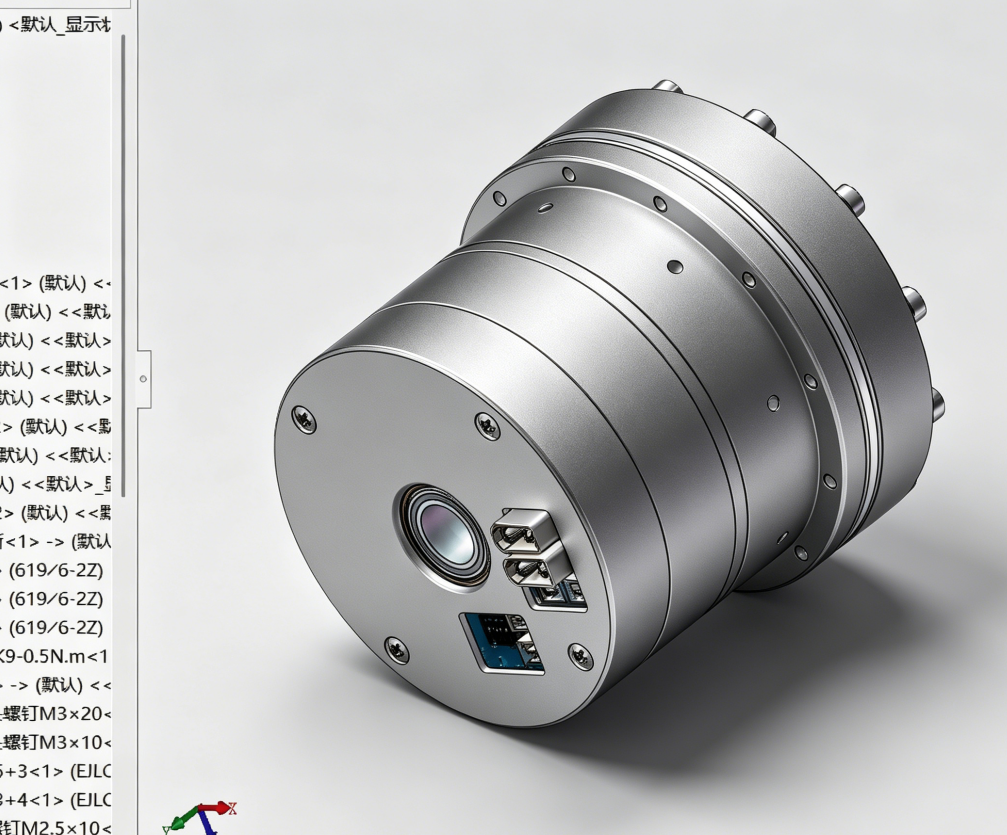

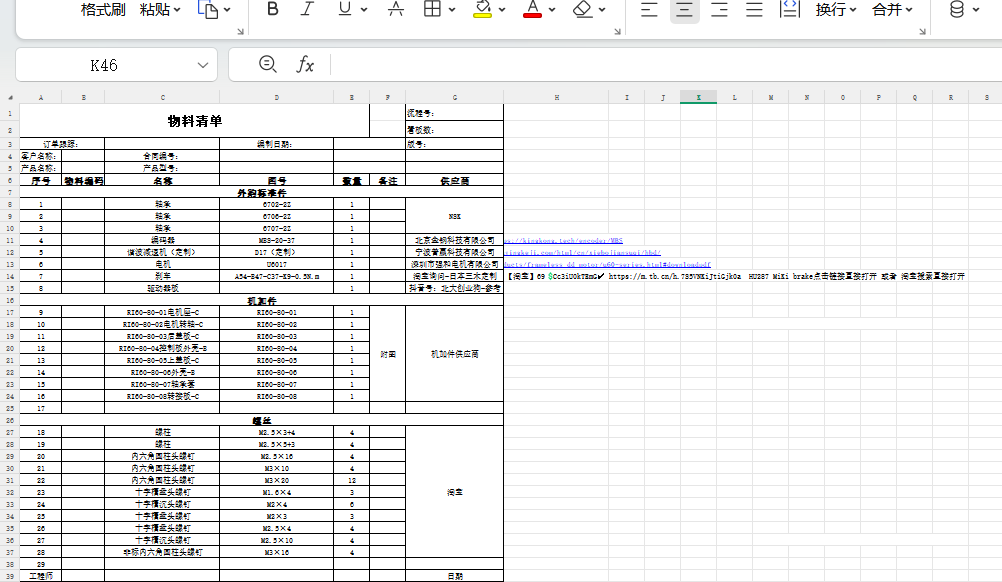

人形机器人关节模组，也叫一体化伺服关节、执行器关节，是人形机器人（双足、仿人手臂、外骨骼）的核心运动单元，是高度集成的模块化驱动部件。把电机、双级谐波减速器、双编码器、伺服驱动板、制动器、密封壳体、动力接口全部封装在圆筒机身内，无需外部搭配驱动，直接供电通讯即可输出扭矩，实现关节旋转运动。你图中这款属于大扭矩中空双驱关节，多用于髋部、肩部、膝关节等重载关节。

二、模组内部核心结构

1. 动力输出端

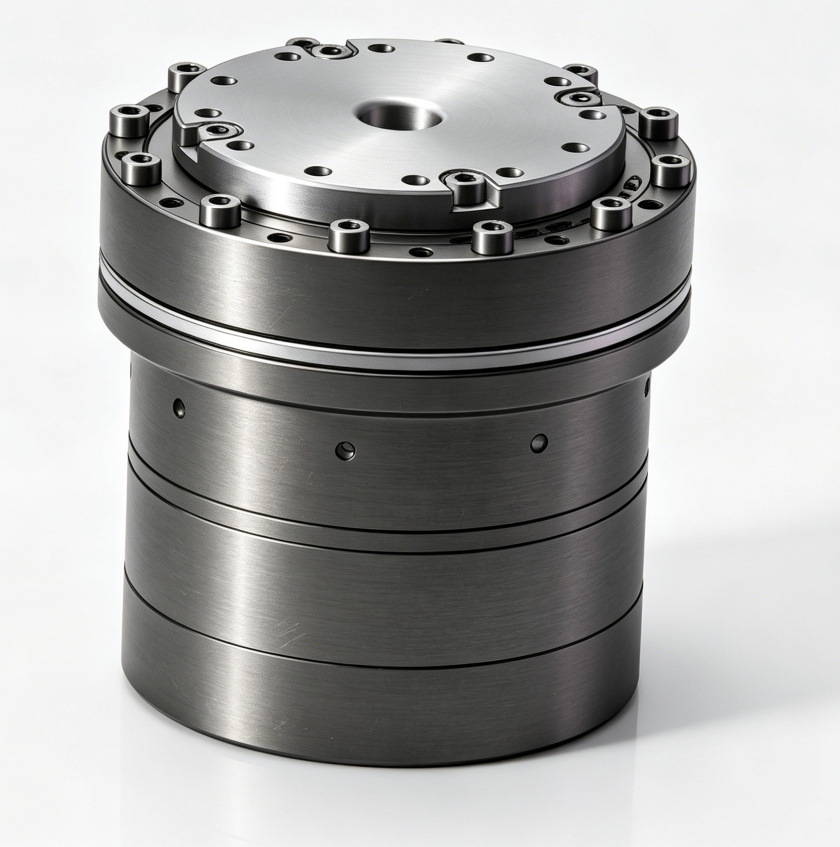

• 输出法兰盘：外圈螺纹孔用于连接机器人连杆、骨骼结构；中心中空通孔，用来穿线缆、液压 / 气管，实现整机内部走线，避免线材弯折磨损。

• 端面密封槽：内置 O 型圈，防尘防水，满足机器人落地、户外作业防护需求。

2. 减速传动单元（核心扭矩放大部件）

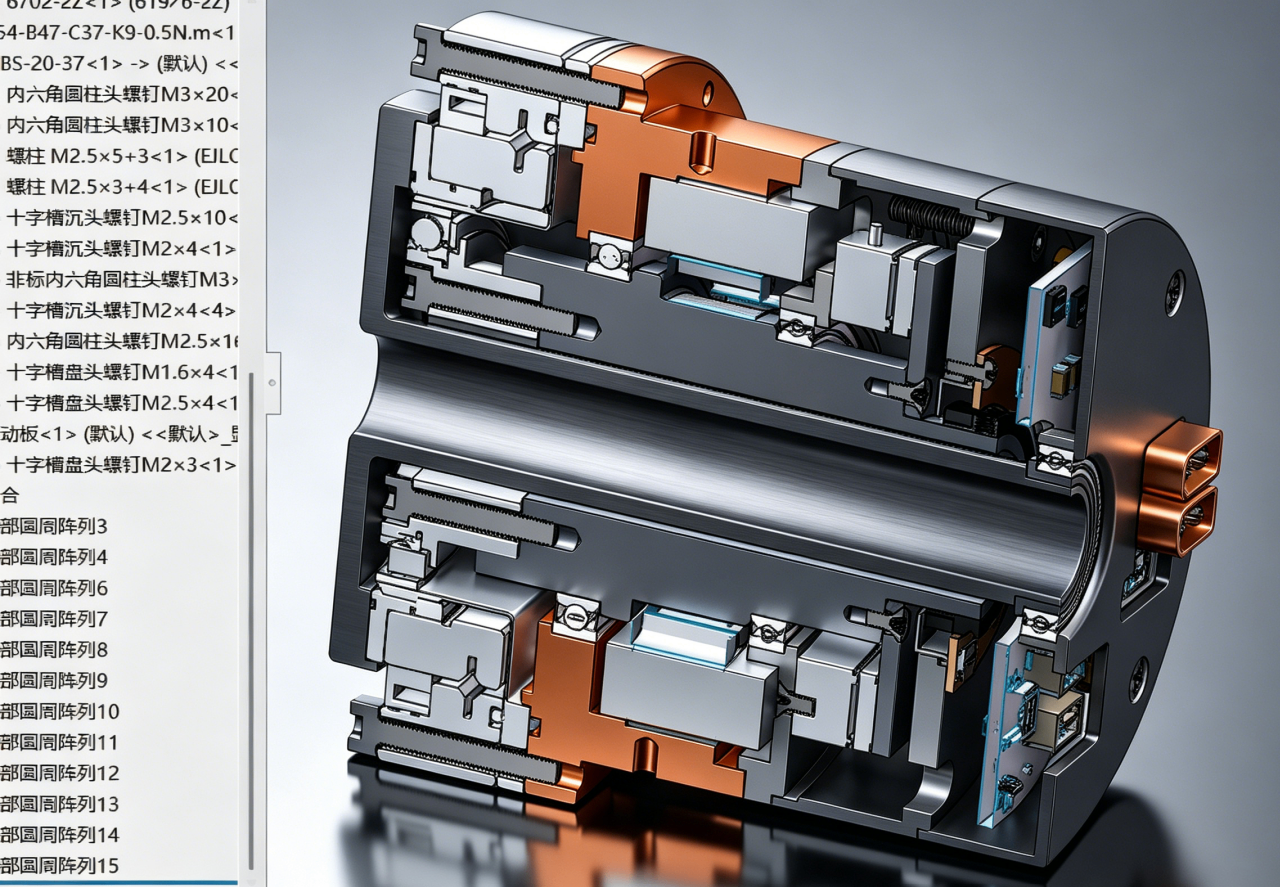

采用双谐波减速器对称布局（剖切图上下两组橙色谐波结构）：

• 谐波减速器特点：体积小、减速比大、无背隙、定位精度极高，是人形机器人唯一适配减速器；

• 双谐波对称设计：抵消单侧径向应力，大幅提升关节径向刚度，负重、抗冲击能力更强，适合人形机器人站立、跳跃、负重动作。

3. 驱动电机

内置两台扁平式无框直流力矩电机，同轴对称布置：

• 扁平空心结构，匹配中空走线；

• 高扭矩密度，低速大转矩输出，无需额外减速前置级。

4. 传感检测系统（双编码器闭环）

• 输出端绝对值编码器：安装在输出法兰侧，实时检测关节实际转角，定位零位、绝对位置；

• 电机端增量编码器：检测电机转子转速、角度，形成双闭环控制；

• 双编码闭环：重复定位精度可达 ±0.01°，满足人形机器人平衡控制、精细操作需求。

5. 伺服驱动控制板（尾部电路板）

模组尾部集成功率驱动板、通讯板：

• 功率 MOS 管驱动电机，支持大电流输出；

• 通讯接口：CAN/RS485/EtherCAT，多关节同步联动；

• 内置过流、过温、堵死保护算法；

• 尾部镀金大电流端子（图中金色插头）：高压大电流供电，适配大功率重载关节。

6. 电磁抱闸制动器

集成断电刹车：断电瞬间锁死输出轴，机器人断电不会坍塌，保障安全，适用于腿部承重关节。

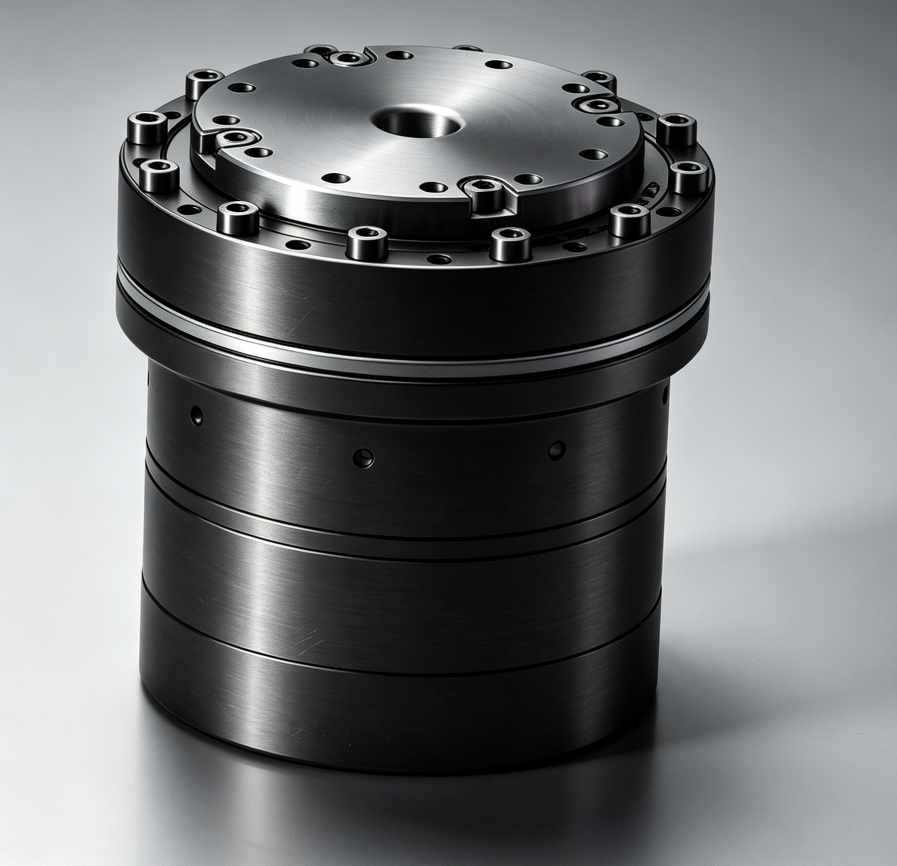

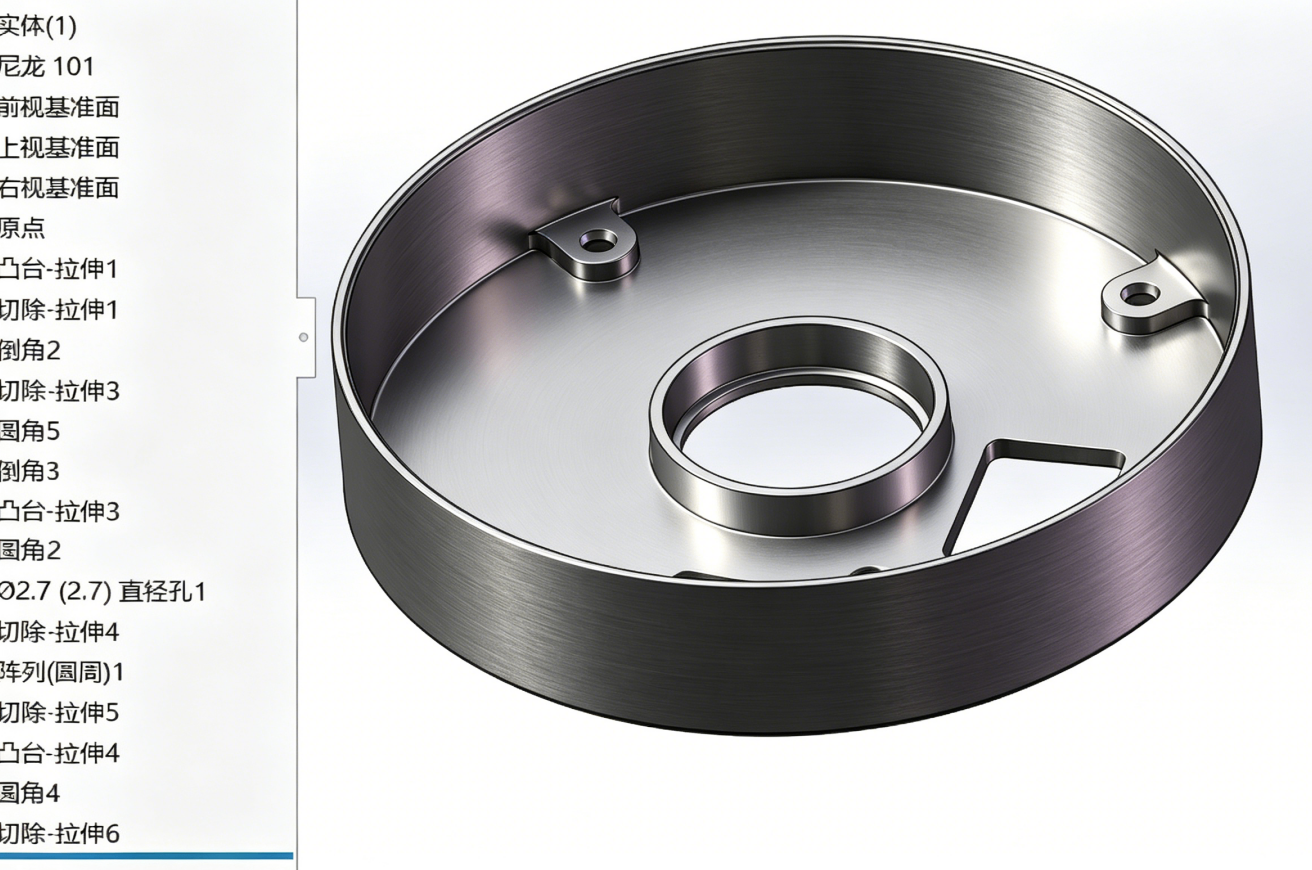

7. 密封金属壳体（黑钛不锈钢机身）

整机圆筒壳体采用不锈钢 / 航空铝，表面拉丝黑钛处理：

• 高刚性、抗碰撞；

• 多层分段密封结构，防尘防油污；

• 圆周预留安装工艺孔、定位销孔，方便整机装配。

三、工作原理

1. 上位控制器下发角度 / 扭矩指令，通过总线传输至关节内置驱动板；

2. 驱动板输出三相电流驱动内置力矩电机旋转；

3. 电机动力输入双谐波减速器，放大扭矩、降低转速；

4. 双编码器实时采集电机转角与输出法兰实际角度，反馈给驱动板形成闭环调节；

5. 驱动板实时调整电流，精准控制输出扭矩、转速、位置；

6. 断电时内置抱闸锁死输出轴，维持关节姿态。
