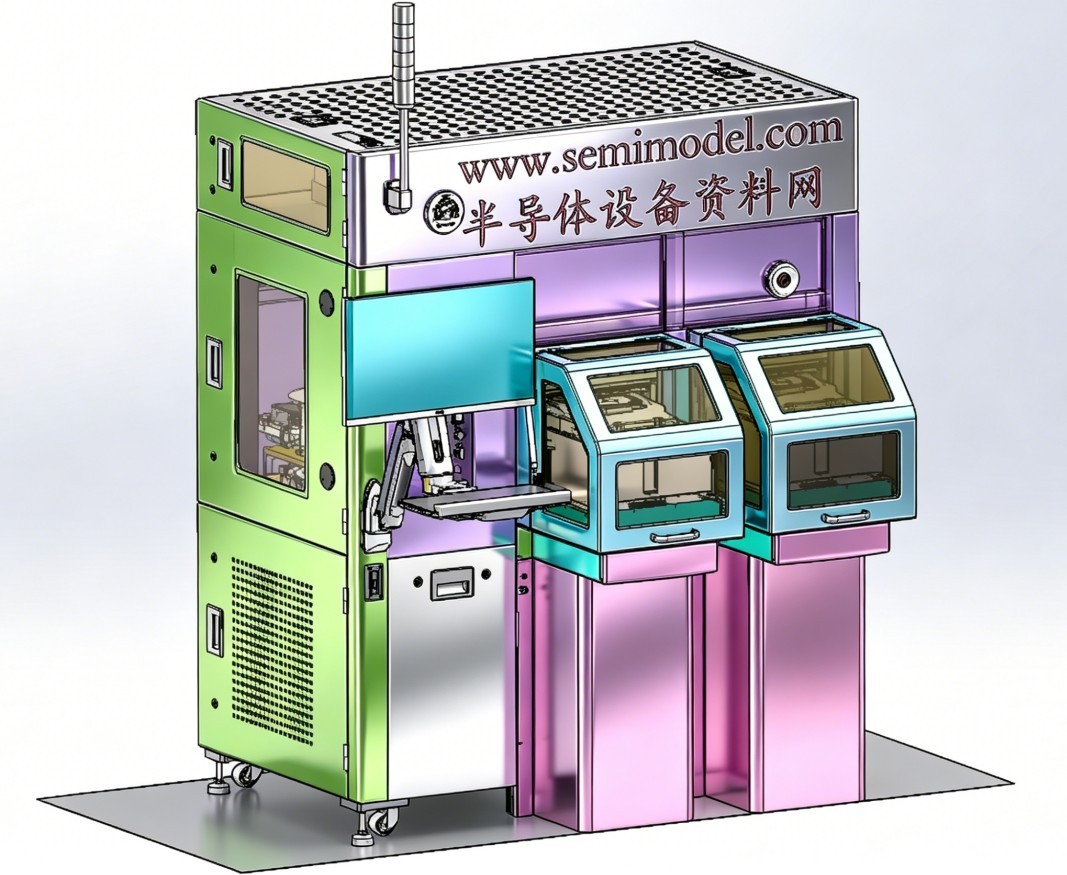

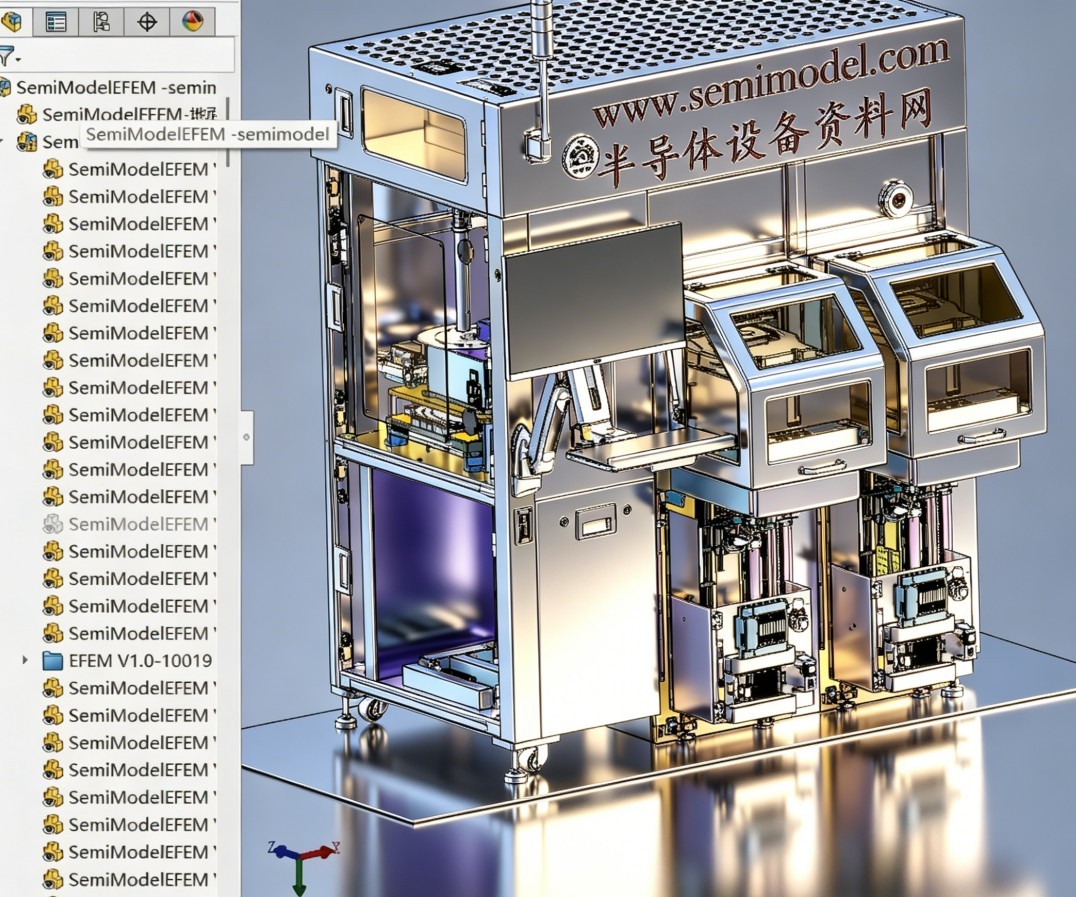

这是一款十分详细的EFEM图纸，零件都可以编辑和修改，有设计参数！，包括loadport，对准器和双臂机器人都是有详细细节的！目前半导体行业十分成熟的标准模块！你可以直接按图进行生产使用！

兼容8-12寸，也可兼容切割后带铁圈的晶圆！模块都是标准的，

EFEM（Equipment Front End Module，设备前端模块）是300mm（及部分200mm）半导体前道制造设备与晶圆厂自动化天车系统（AMHS/OHT）之间的标准物理与逻辑接口。其核心任务是在超洁净的大气环境下，安全、高速、高精度地将晶圆从FOUP（前开式晶圆传送盒）中取出，进行预对准，并送入设备的Load Lock（真空锁相室）或处理腔室中。

从硬件研发和结构设计的角度来看，EFEM是一个集成了精密运动控制、流体力学和微震动抑制的复杂子系统。

一、 EFEM 的核心子系统架构

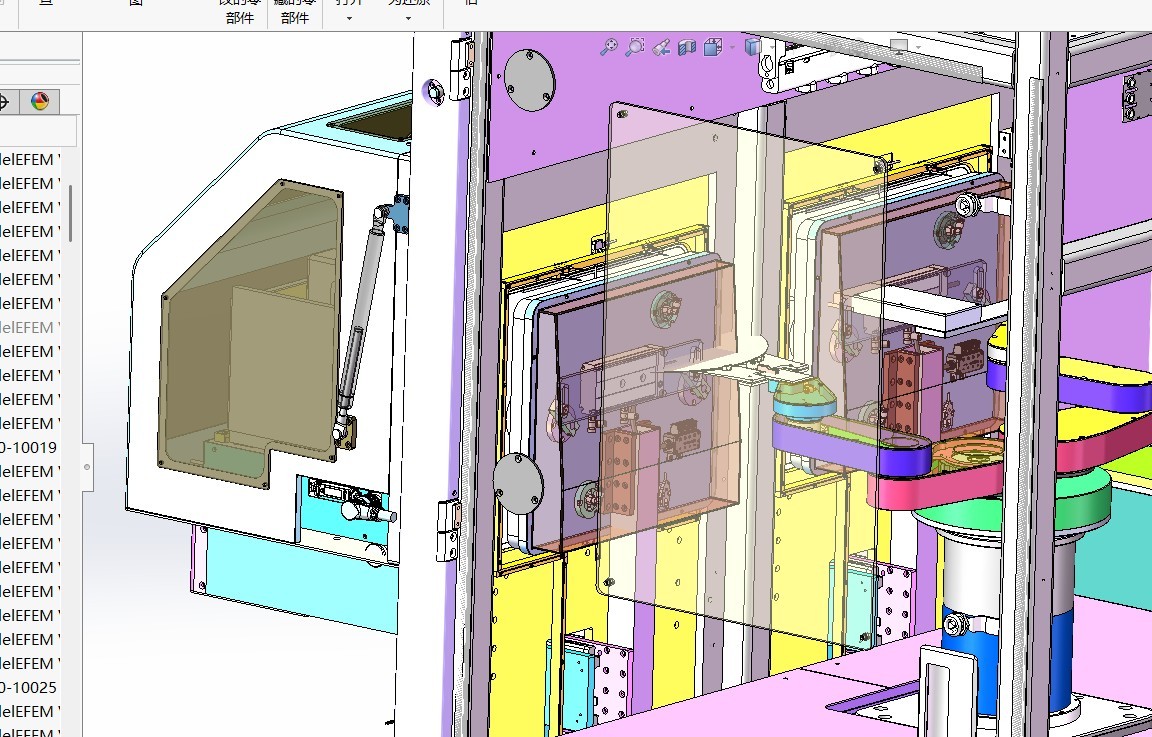

1. Load Port (LP, 载片台)

• 功能：负责对接FOUP，在不破坏内部洁净度的情况下开启舱门（Door mapping），并对晶圆进行建图（Mapping）以确认各Slot中的晶圆状态（有无、交叉、倾斜）。

• 设计关注点：开门机构的绝对平稳性，防止颗粒微粒（Particle）由于机械摩擦或气流扰动掉落到晶圆表面。符合SEMI E15.1和E47.1等严格的接口标准。

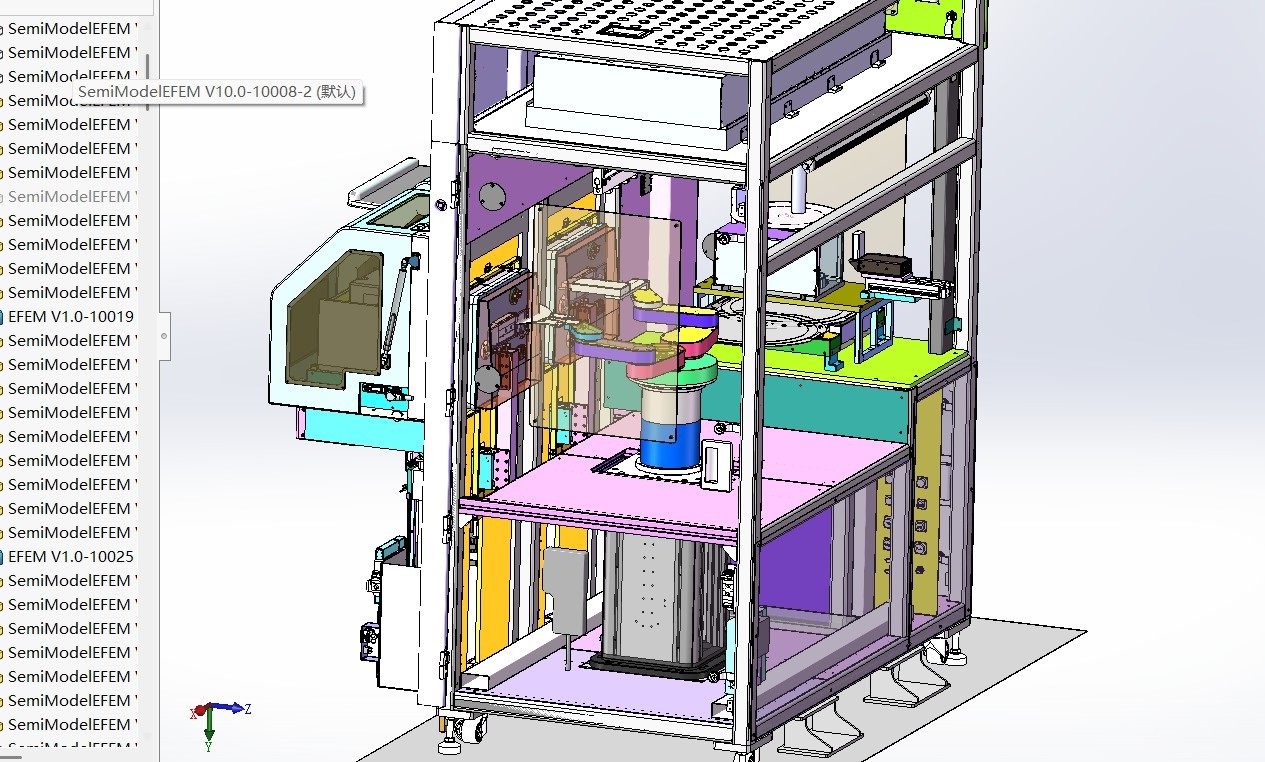

Atmospheric Transport Robot (ATR, 大气机械臂)

• 功能：EFEM内部的核心运动单元，通常采用SCARA或具有Z轴升降、R轴伸缩和$\theta$轴旋转的多关节机械臂，末端配备寻边器或真空吸盘（End-effector）。

• 设计关注点：在满足极高UPH（每小时产出）的前提下，实现亚毫米级的重复定位精度。

Pre-aligner (PA, 预对准器)

• 功能：在机械臂将晶圆送入Load Lock前，通过高精度光学传感器和旋转台，找到晶圆的中心偏心量以及Notch（缺口）/Flat（平边）的角度位置。

• 设计关注点：旋转轴的高同心度与光学算法的配合，通常要求中心对准精度在微米级（如 $\pm 10 \mu m$），角度精度在 $\pm 0.05^\circ$ 以内。

Fan Filter Unit (FFU) 与 Mini-environment (微环境)

• 功能：在EFEM顶部提供垂直向下的层流（Laminar Flow），通常经过ULPA滤网，确保EFEM内部达到ISO Class 1或更高级别的洁净度。

二、 关键结构工程与物理设计难点

在先进制程设备的研发中，EFEM的结构设计面临诸多挑战，尤其是在高精度、高节拍运转时的力学与热学管理：

• 高速运动下的微震动抑制 (Vibration Isolation & Suppression)

  • 为了提高UPH，机械臂的加减速曲线非常陡峭。这会在长悬臂（Robot Arm）伸展时产生巨大的惯性力矩。

  • 结构刚性：EFEM的框架（Frame）必须具备极高的动态刚性和固有频率，以避免与机械臂的激振频率发生共振。

  • 寻振时间（Settling Time）：机械臂到达目标位置后的残余震荡必须在几毫秒到几十毫秒内衰减至允许的公差带（通常为几十微米），这对结构件的阻尼特性和基座的减震设计（如被动防震垫或主动减震隔振器）提出了极高要求。

• 流场控制与空气动力学优化 (Fluid Dynamics)

  • FFU产生的向下层流如果在机械臂、预对准器或晶圆边缘产生湍流（Turbulence）或涡流（Eddy current），会导致空气中极微小的颗粒物滞留甚至附着在晶圆表面。

  • 机械臂的截面形状、线缆的走线走向（Cable Routing）以及内部钣金件的倒角设计，都需要经过严格的 CFD（计算流体力学）分析，以确保流场的顺滑。

• 热变形与热补偿 (Thermal Deformation)

  • 尽管EFEM处于大气环境，但机械臂的伺服电机、预对准器马达以及Load Port组件在连续高负荷运转下会产生热量。

  • 局部的温升会导致高精度结构件（如机械臂连杆、导轨底座）发生热膨胀微变形（Thermal Drift）。在极高精度的Transfer（特别是针对混合键合等对位置极度敏感的工艺）中，必须考虑热变形带来的误差积累，并从结构选材（如碳纤维、低膨胀合金）或软件补偿算法上进行处理。

三、 核心性能指标 (KPIs)

• UPH (Units Per Hour)：整机吞吐量，受限于机械臂的运动节拍和Load Lock的抽充气时间。

• MCBF (Mean Cycles Between Failures)：平均无故障运行周期，衡量可靠性，先进EFEM通常要求达到百万次以上。

• Particle Adders：在晶圆通过EFEM的整个生命周期中，表面新增的颗粒物数量（例如，要求 $\ge 0.1 \mu m$ 颗粒增加量接近于零）。
