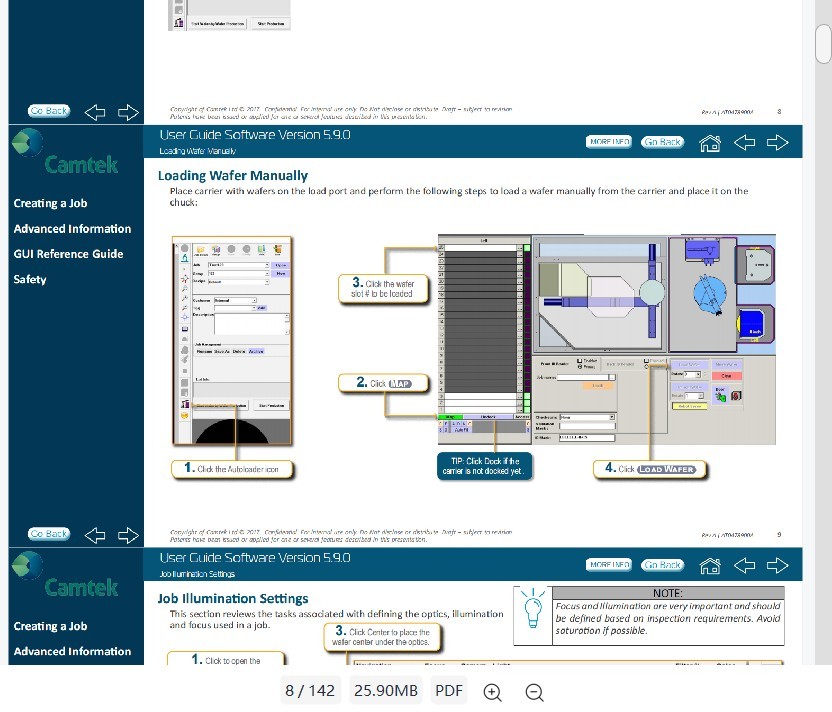

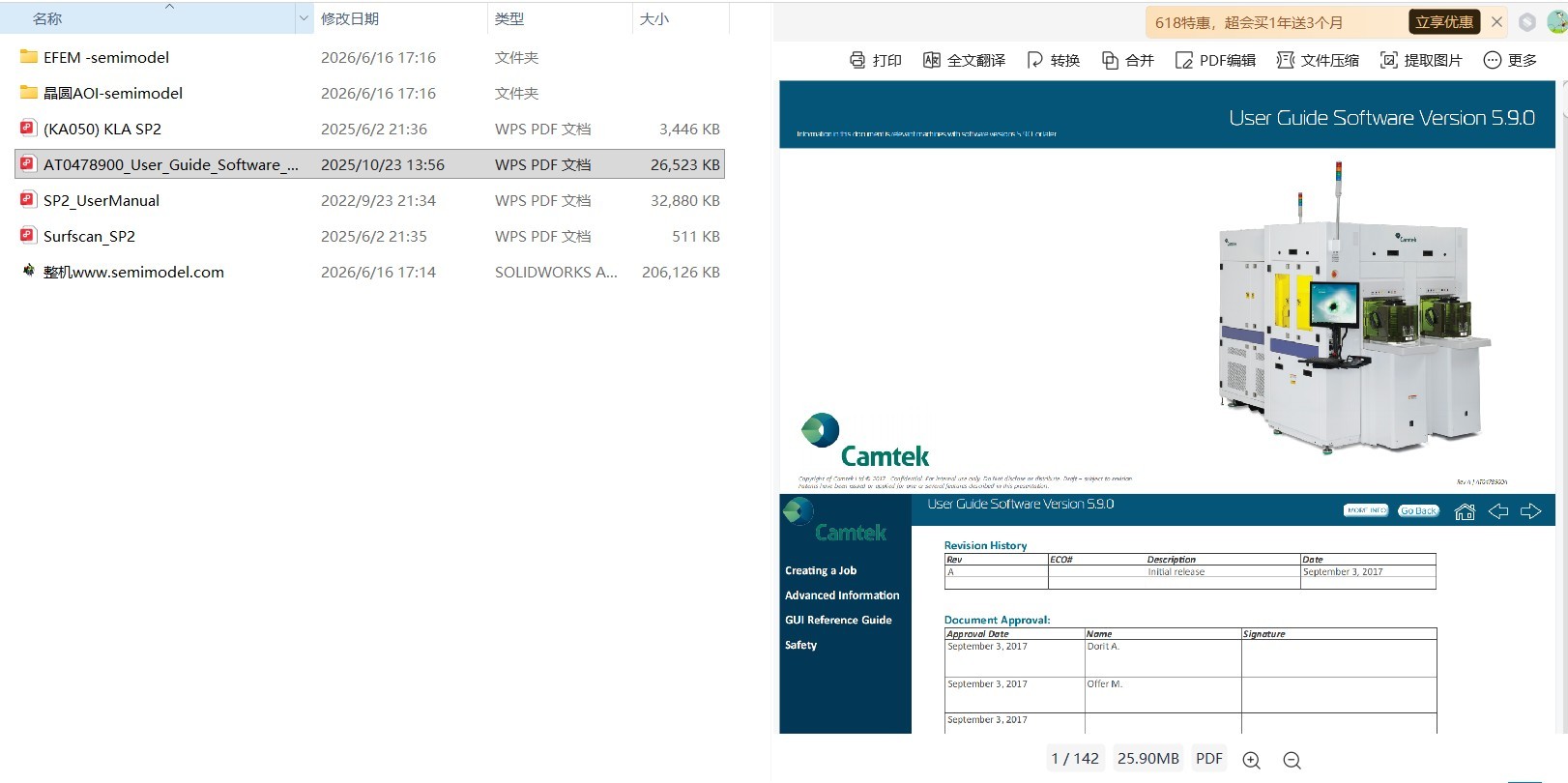

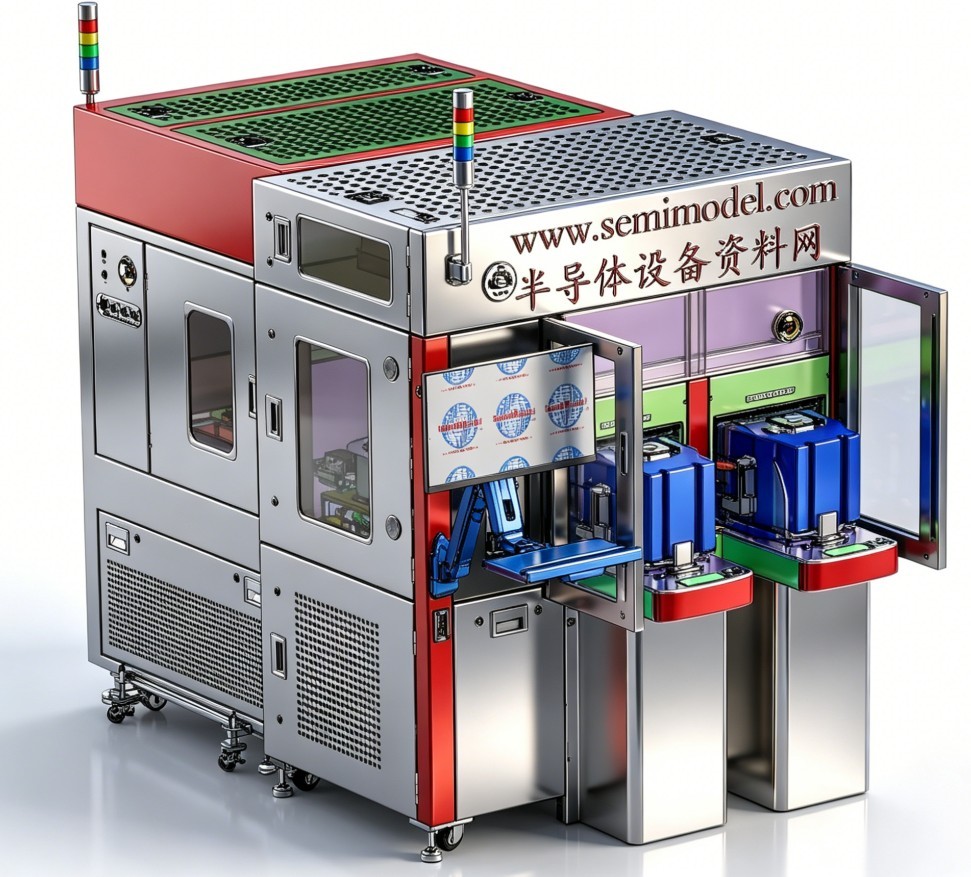

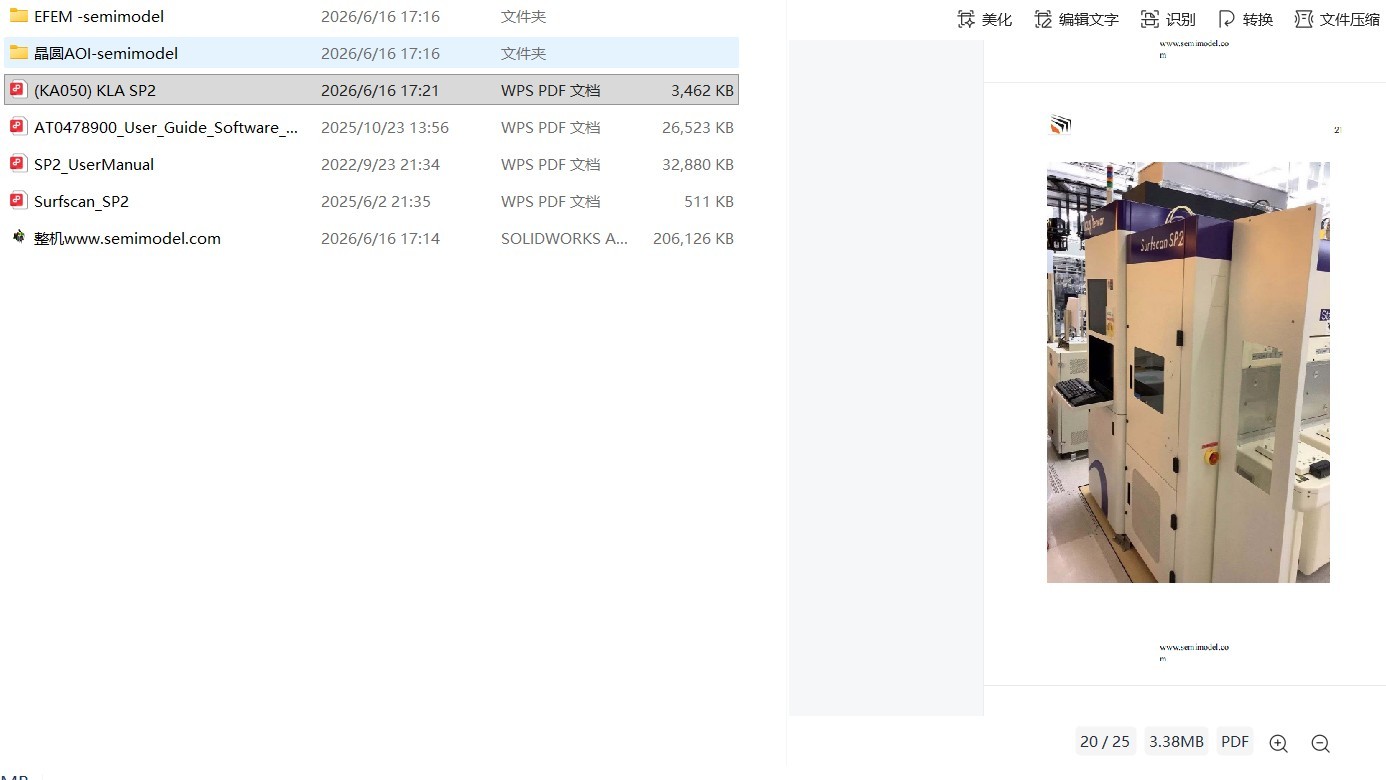

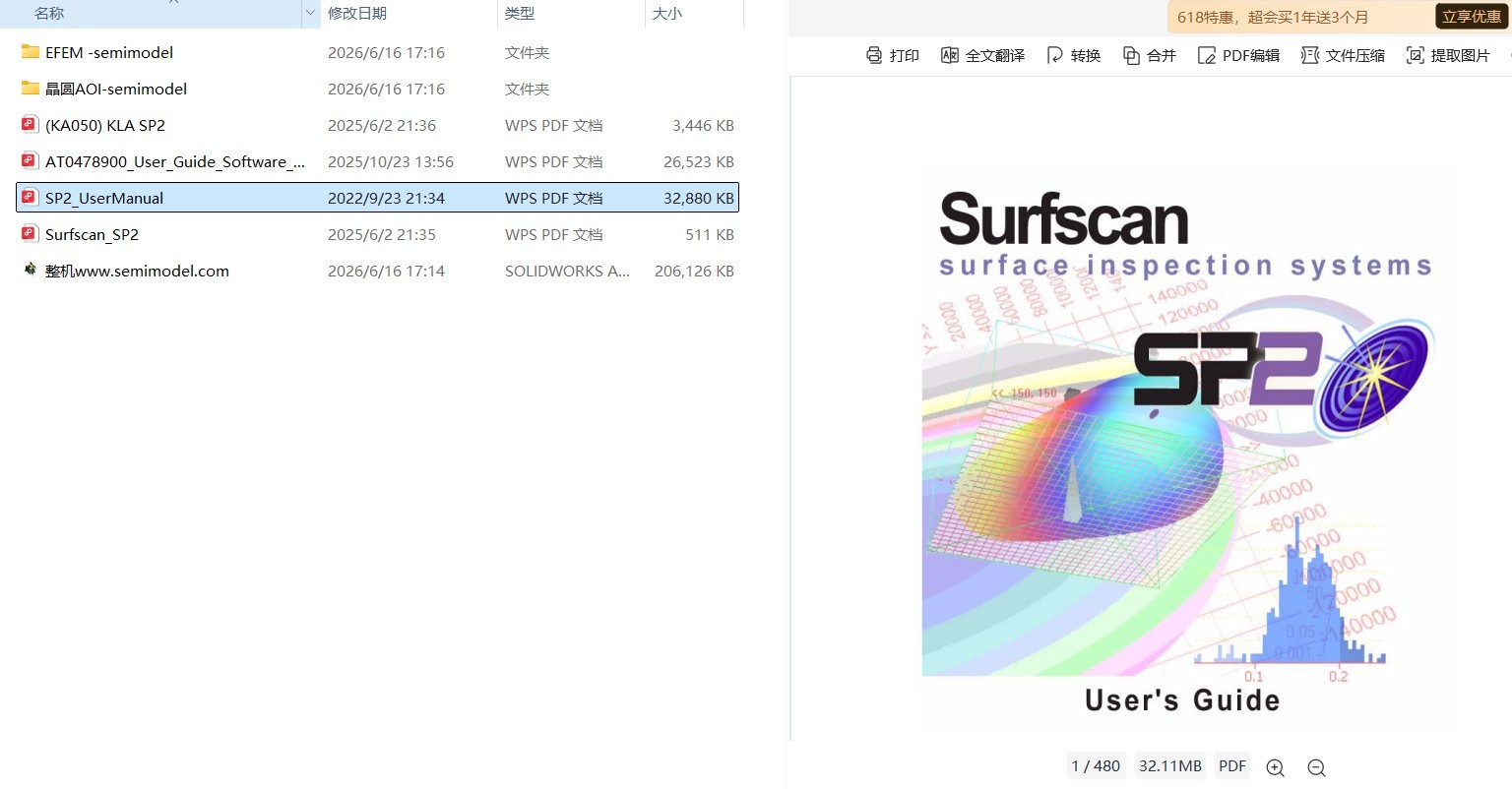

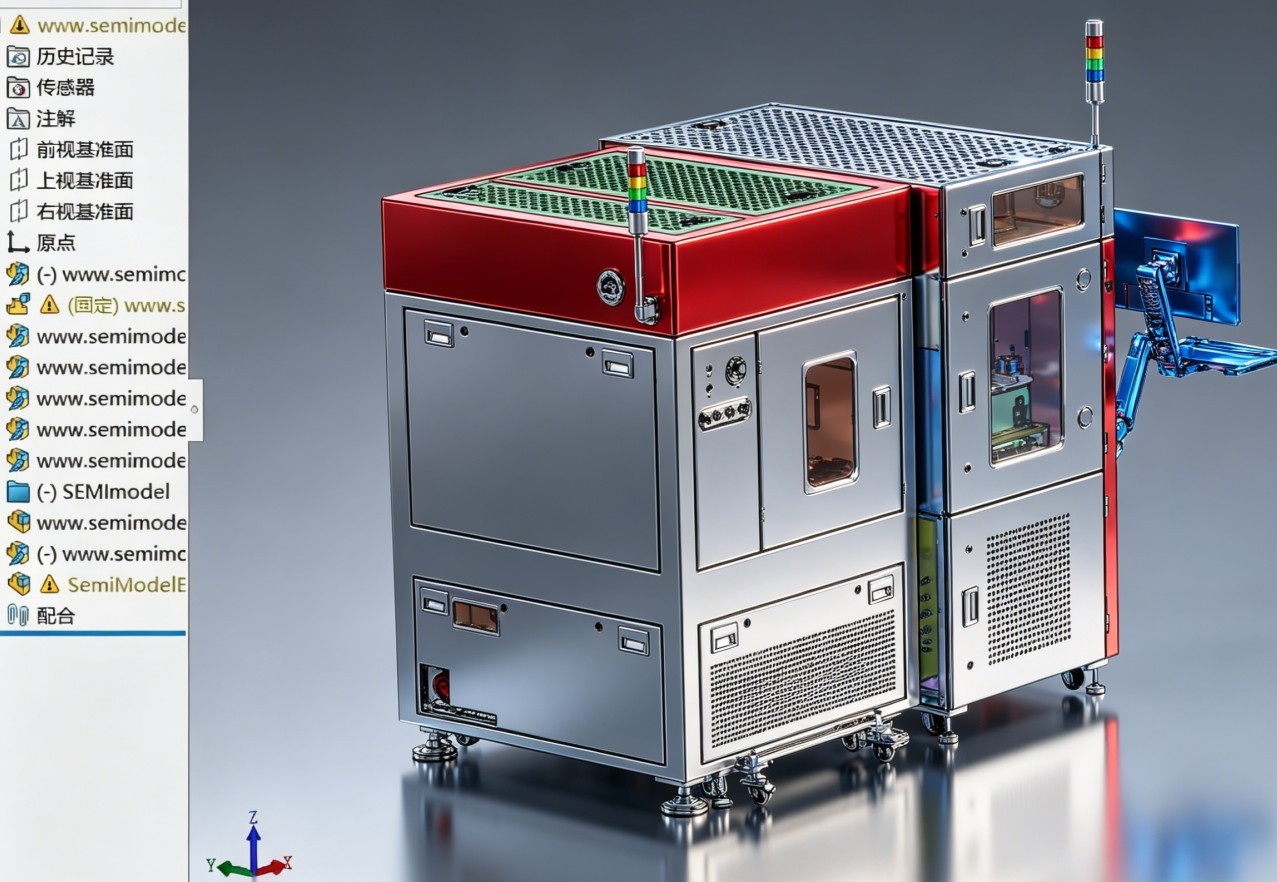

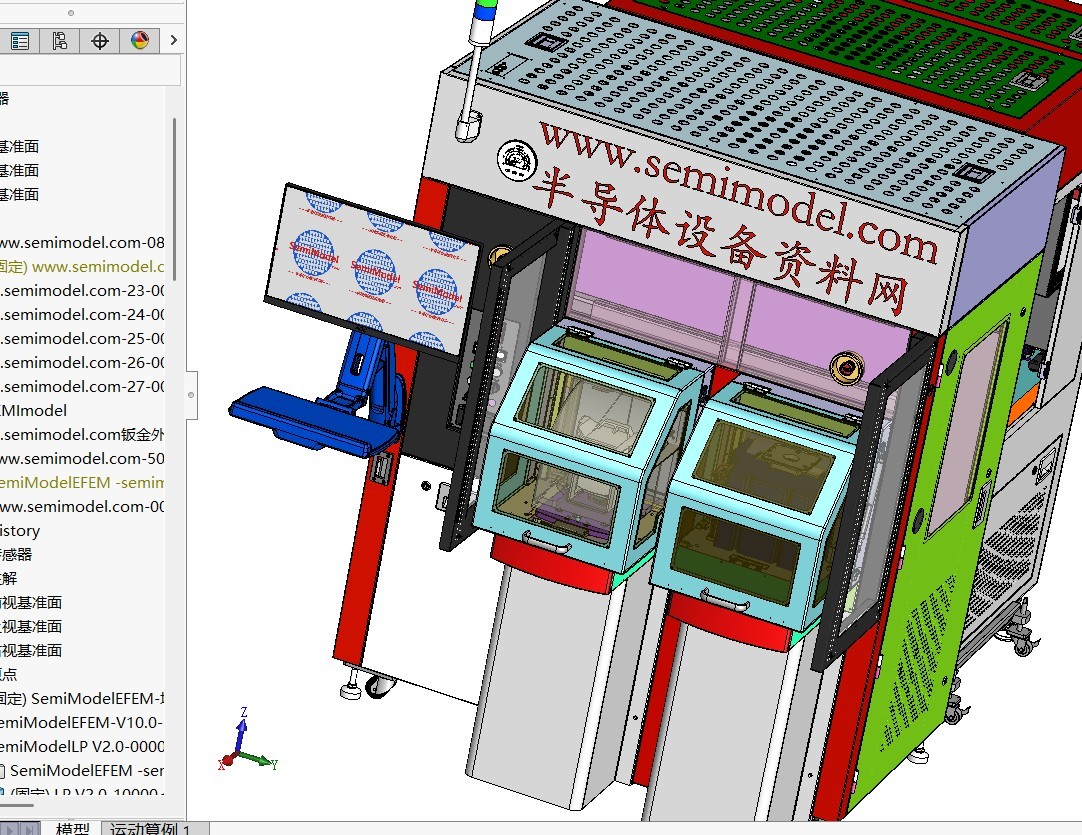

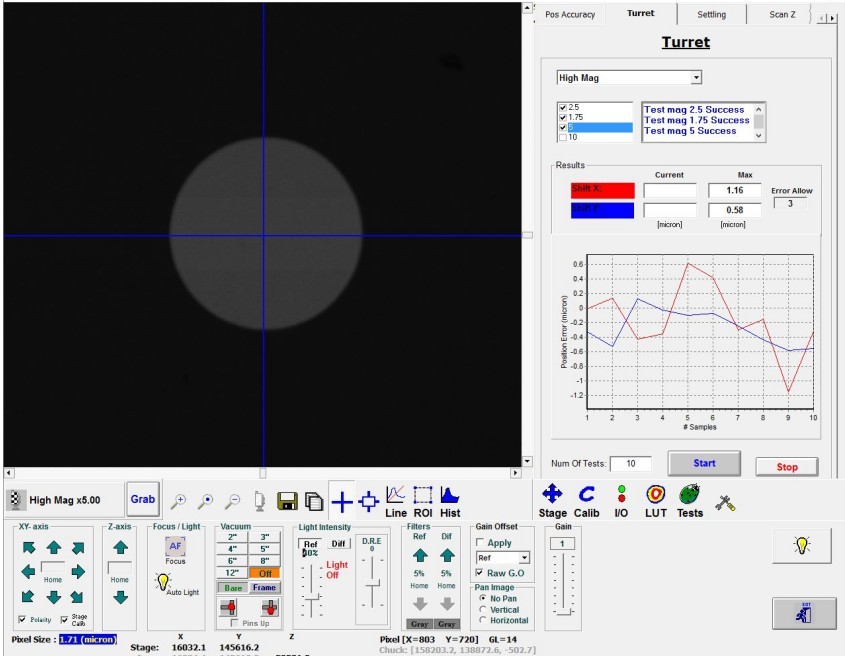

这是一款半导体前后道制程通用晶圆光学缺陷检测设备详细3D图纸！赠送SP2用户手册以及CAMTEK设备软件手册！！设备采用明暗长搭配多倍率自动物镜切换系统，高精度运动平台！EFEM自动上下料！有核心光源光路细节图！

可适合6-12寸裸晶圆和带钢圈的晶圆！整机图纸可以编辑，有设计参数！可以拿来直接生产和升级改进都非常的方便！物超所值！

晶圆缺陷检测设备是半导体前道工艺和后道先进封装中技术壁垒最高、核心价值最大的关键设备之一。它的主要任务是在几纳米到几微米的尺度下，找出晶圆表面的颗粒污染、划痕、断线、桥接以及晶格缺陷等，从而监控工艺窗口、提升芯片良率。

作为半导体制造的“眼睛”，晶圆缺陷检测设备通常从以下几个维度进行分类与技术解构：

一、 核心技术路径分类

目前主流的晶圆缺陷检测设备主要分为光学检测（Optical）和电子束检测（E-Beam）两大阵营，两者在速度和分辨率上形成了互补。

1. 光学缺陷检测（主流，占据绝大部分市场）

光学检测利用光子与晶圆表面的相互作用进行成像，具有高吞吐量（Throughput）的特点，是在线监测（In-line Monitoring）的核心。

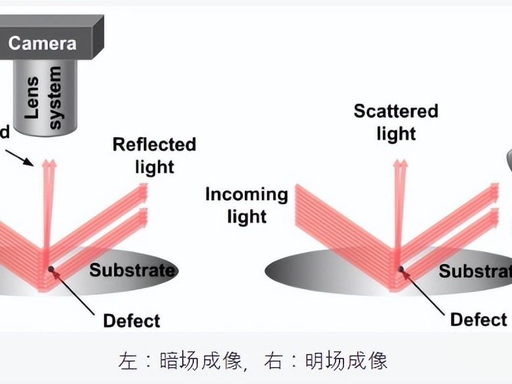

• 明场检测（Brightfield Inspection）：

  • 原理： 收集晶圆表面的直接反射光。当表面平整时反射光强，有缺陷（如断线、凹坑）时反射光减弱或散射。

  • 特点： 分辨率高、对图形纵向形态（如台阶、深度）敏感。通常采用宽频等离子体（BBP, Broadband Plasma）或深紫外（DUV）光源，用于最关键的复杂图形层检测。

• 暗场检测（Darkfield Inspection）：

  • 原理： 光束以特定角度入射，避开直接反射光，仅收集晶圆表面缺陷引起的散射光（Scattered Light）。

  • 特点： 速度极快，背景噪点低。对表面微小颗粒（Particle）、划痕极度敏感，广泛用于无图案晶圆（Bare Wafer/Raw Wafer）的出厂检测和设备、工艺的沾污监控（如 KLA 的 Surfscan 系列）。

二、 按应用场景分类

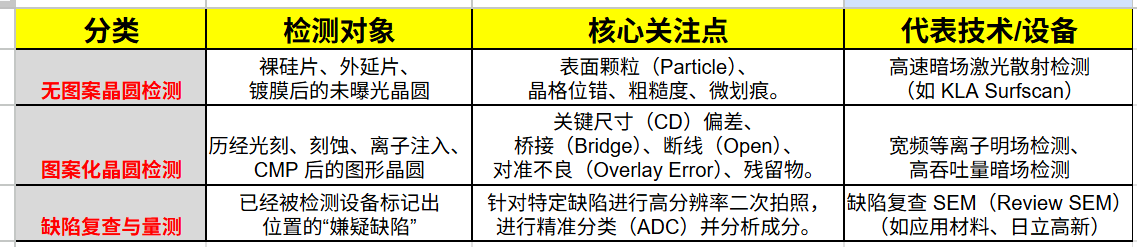

根据晶圆在工艺中所处的阶段，缺陷检测设备可分为：

三、 设备的核心机械与光学架构

高端的晶圆缺陷检测设备，其内部集成了工业制造领域的诸多顶尖技术：

• 设备前端模块（EFEM）： 负责晶圆的自动化传送（FOUP 的对接）、微环境的 $N_2$ 洁净环境控制，并配置晶圆机械臂（Robot）和预对准模块（Aligner）。

• 超精密运动 stage（运动台）： 为了配合高分辨率成像，晶圆载台需要实现高速、多轴（通常为 6-DOF 自由度）的纳米级超高精度扫描，这对气浮导轨、直接驱动电机以及机械误差预算（Error Budgeting）提出了极高要求。

• 主动减振系统（Active Vibration Isolation）： 厂房轻微的地面震动都会造成纳米级成像的模糊。设备底座和关键光学路径必须配置主动电磁或气动减振器。

• 实时自动聚焦（Real-time Autofocus）： 在晶圆高速移动（如线扫描或面扫描）过程中，必须实时补偿因晶圆翘曲或台阶高度变化带来的焦深（DOF）超差。

全球及国内市场格局

晶圆缺陷检测与量测（统称半导体量检测）是典型的“高壁垒、高集中度”市场：

• 国际巨头：

  • KLA（科磊）： 全球量检测领域的绝对统治者，市占率超过 50%，在明场、暗场、无图案检测领域拥有极强的专利和技术护城河。

  • Applied Materials（应用材料）： 在电子束复查（Review SEM）和部分光学检测设备上实力强劲。

  • Hitachi High-Tech（日立高新）： 深耕电子束（CD-SEM、Review SEM）以及部分暗场缺陷检测设备。

  • ASML（阿斯麦）： 旗下 HMI 团队主攻高分辨率多束电子束（Multi-beam）缺陷检测，用于配合 Euv 光刻工艺。

• 国产化进展：

  • 近年来国内在量检测设备领域的国产化率正在加速突破。例如中科飞测（主攻光学缺陷检测与三维量测）、精测半导体、东方晶源（主攻电子束缺陷检测及计算光刻）等企业，在部分明暗场检测、量测和电子束缺陷复查设备上逐步实现了商业化量产与客户验证。
