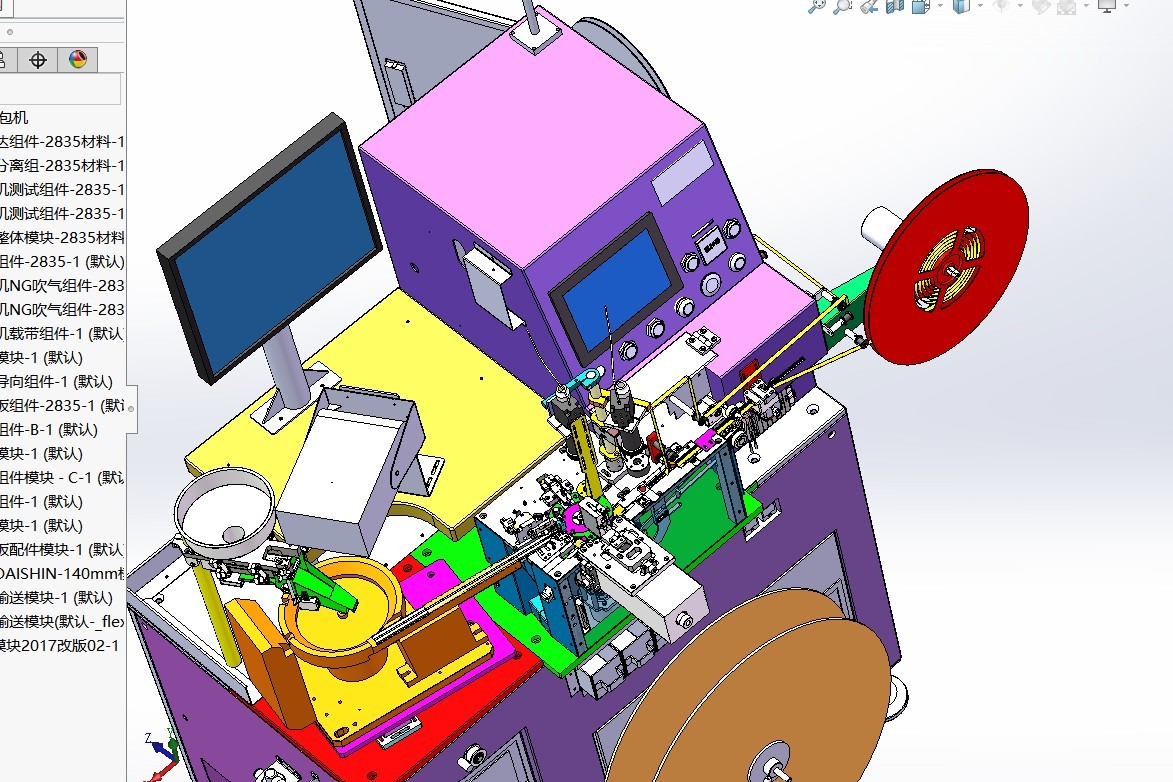

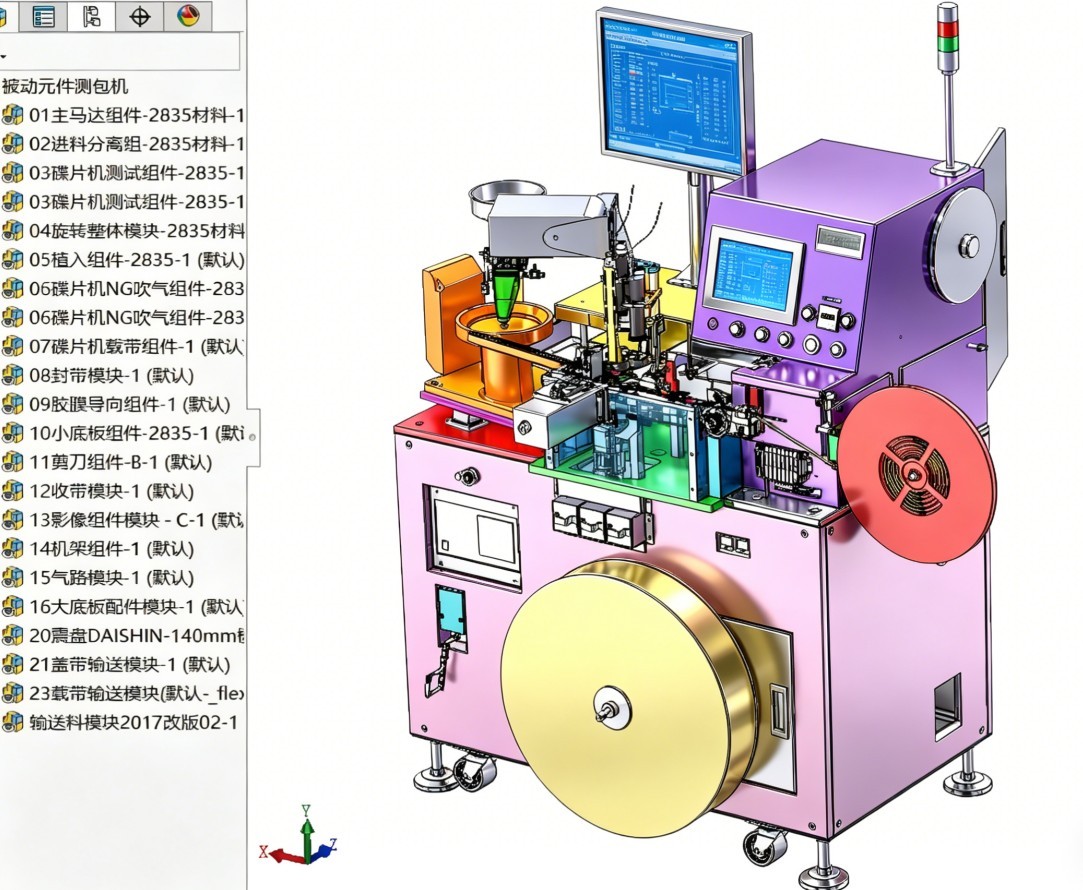

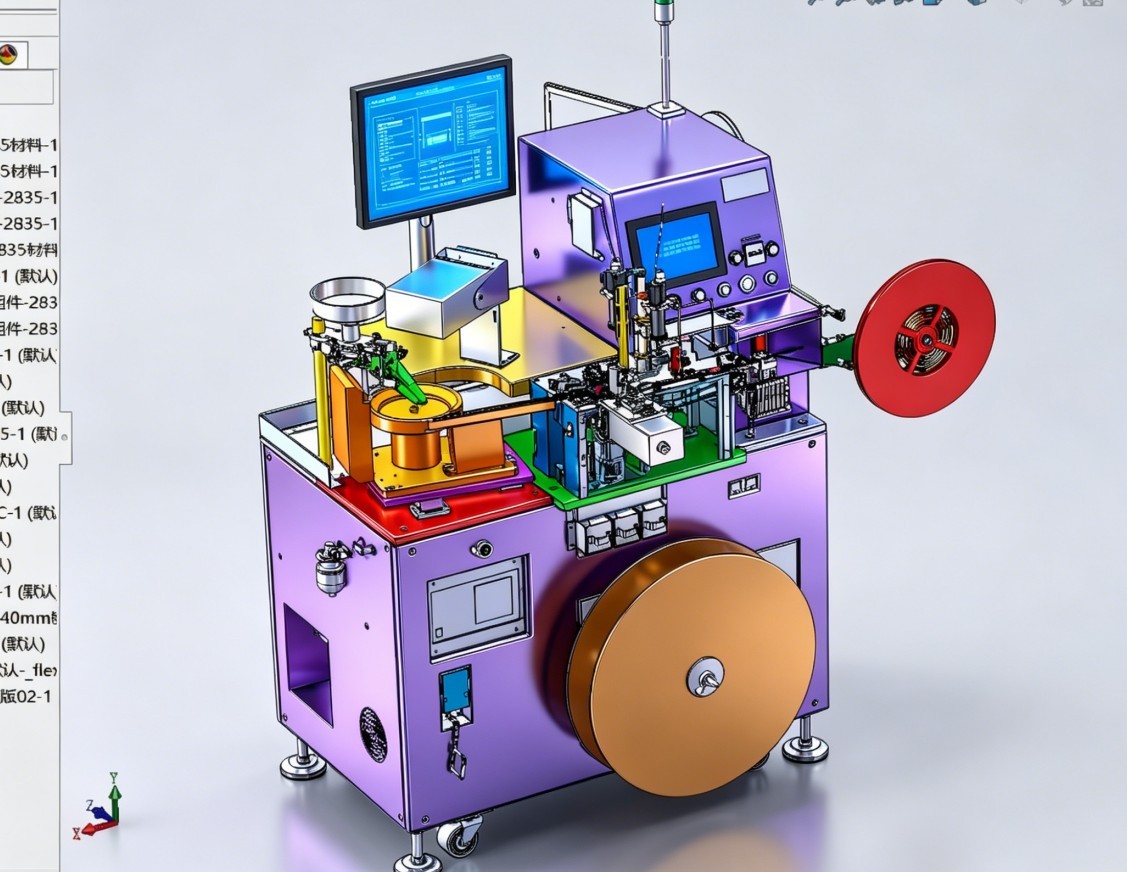

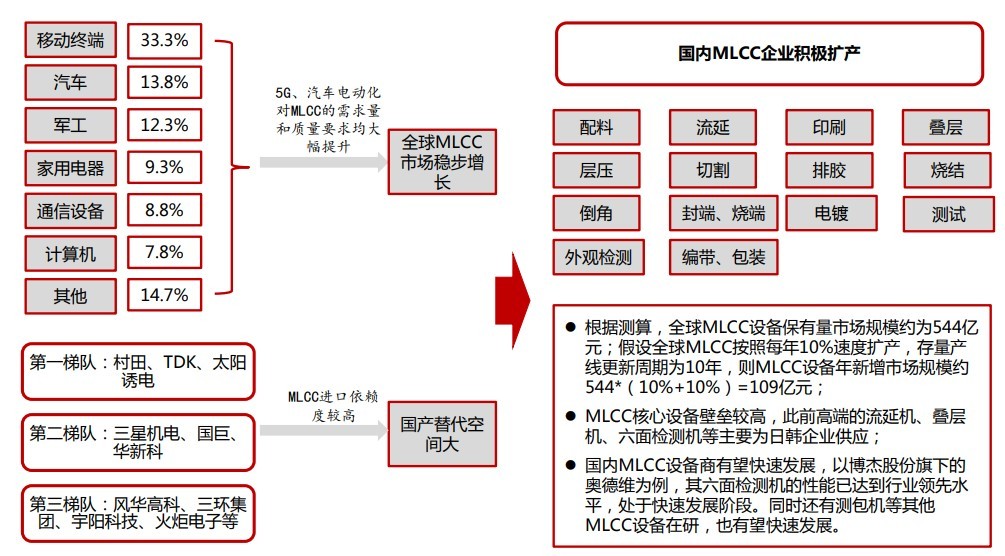

图纸为STP格式，赠送技术资料个行业市场报告! 目前行业成熟设备！
被动元件测包机是对电阻、电容、电感等贴片式被动元件，自动完成电性测试 + 外观检测 + 编带包装的一体化设备，行业俗称 “测编一体机”。
适用元件：01005/0201/0402/0603/0805/1206等贴片电阻、MLCC、电感、磁珠、压敏电阻等。
核心功能：高速分选 + 参数测试 + 外观缺陷检测 + 载带编带 + 热压封合 + 收卷，全程自动化。
产出形式：符合 SMT 贴片机标准的载带 / 盖带卷料，直接供下游贴片生产。
振动盘上料：散乱元件排序，定向输送至碟片分度盘。
分离与反料检查：单颗分离，方向错误自动剔除。
电性测试（关键）：高精度探针测R/C/L/Z/Q/ESR等参数，超差即标记不良。
多站视觉检测：3 组 CCD（上 / 下 / 侧）识别崩缺、划痕、毛刺、色差、尺寸超差，不良品气动剔除。
良品植入载带：真空吸附，精准放入载带型腔（精度 ±0.1mm）。
热压封合：盖带与载带热压粘合，完成编带。
收卷与下料：成品卷料收卷，计数、贴标、MES 数据上传。

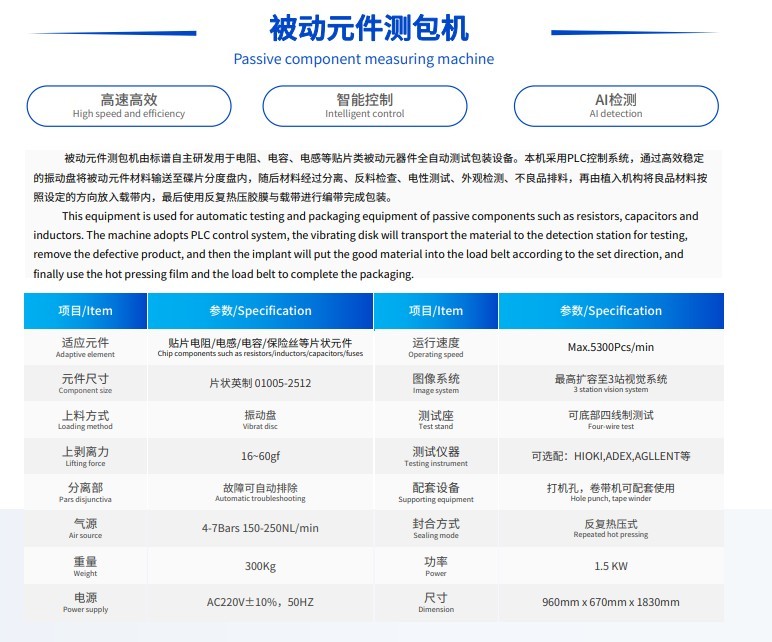

速度：最高 5,300 pcs / 分（0402 及以上尺寸）。
测试精度：电阻 ±0.1%、电容 ±0.5%、电感 ±1%。
视觉配置：3 站 CCD（上 / 下 / 侧），分辨率500 万像素。
载带规格：8/12/16/24mm宽，适配 EIA-481 标准。
控制系统：PLC + 伺服 + 视觉算法，支持 MES 对接与远程监控。
✅ 效率翻倍：替代人工测试 / 分选 / 包装，单机日产能可达200 万颗。
✅ 品质可控：100% 全检，杜绝不良品流出，良率提升至99.95%+。
✅ 成本降低：减少5-8 名人工，降低管理与耗材成本。
✅ 产线简化：一体化设计，占地仅2-3㎡，无需多台设备串联。
片式电阻 / MLCC / 电感量产线终检包装。
汽车电子、工控、医疗等高可靠性元件分选。
元件经销商来料测试、分档、编带代工。
