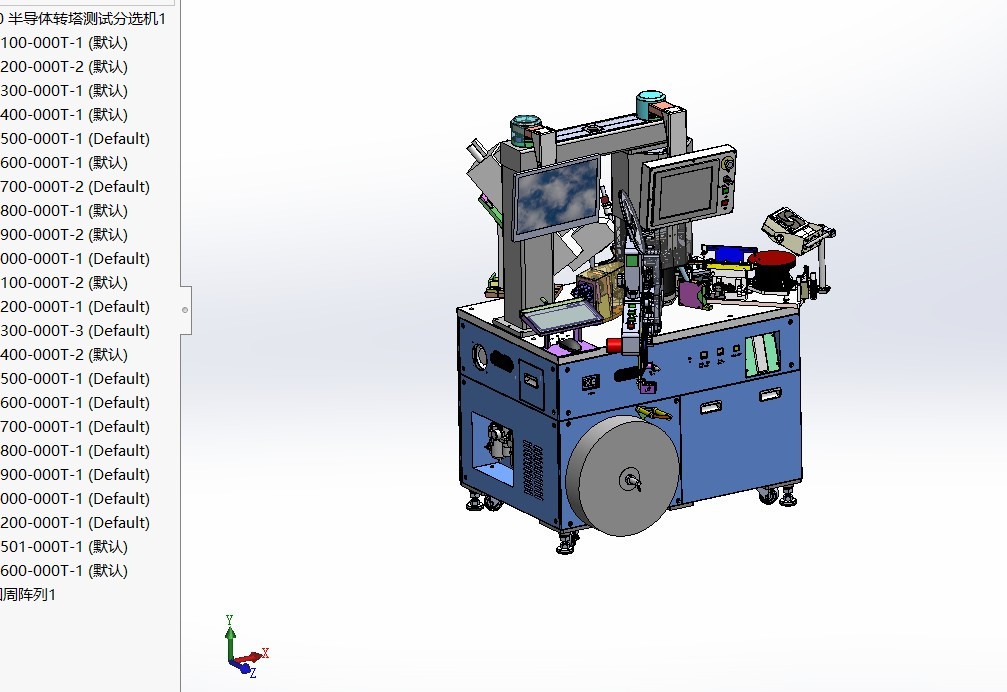

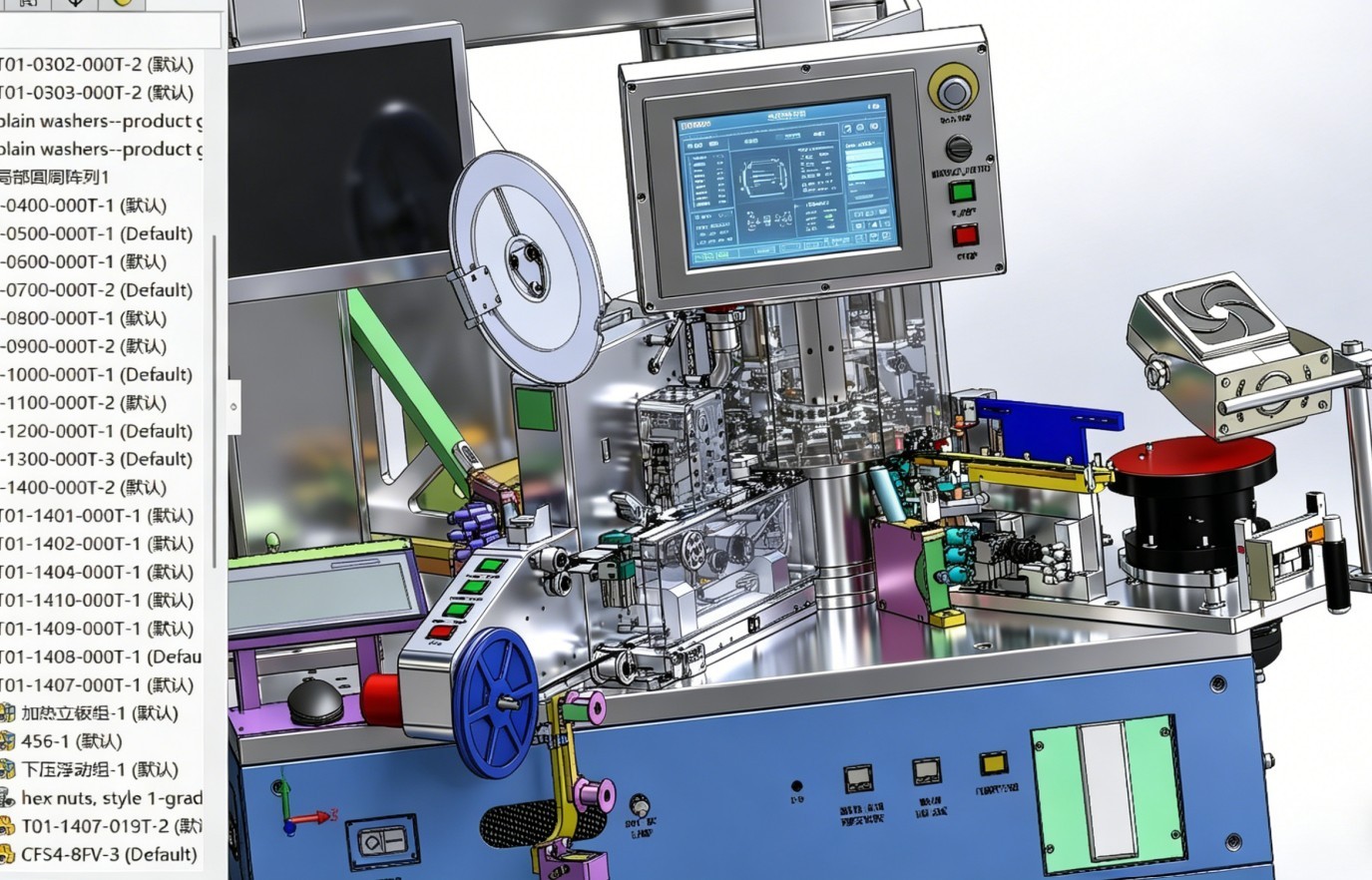

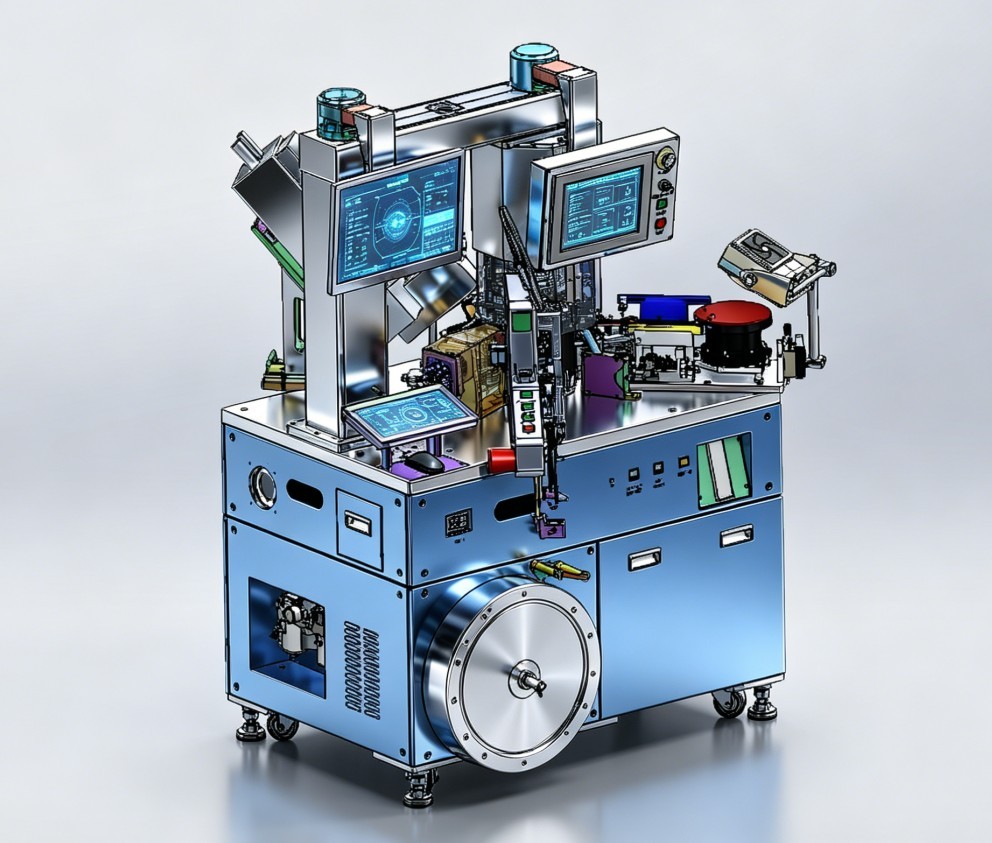

这是一台半导体后端封测类设备，对芯片进行测试和分选！采用转塔式设计，产量在40K左右！成熟稳定！图纸可以编辑有建模参数！十分有价值！对研究和学习半导体设备的朋友可以直接使用！图纸为优化后的终版，无论是材料，加工还是成本都是最优的
！
转塔式测试分选机是半导体后道封装高速终测与分选的核心设备，采用中心转塔 + 环形工位布局，以直驱 / 伺服转塔带动吸嘴，在 12–24 个工位间步进，一气呵成完成上料、检测、测试、打标、分选、编带，主打超高 UPH（30–60K）、高精度（±5–10 μm）、小占地，是 SOT/SOP/QFN/DFN 等小型片式器件的主流量产方案。
一、核心原理与流程
原理：中心主转盘（转塔）由高精度直驱电机驱动，每步旋转 15°–30°，带动12–24 个独立吸嘴，将芯片依次送至环形均布的各功能工位，同步并行作业，效率远高于直线式。

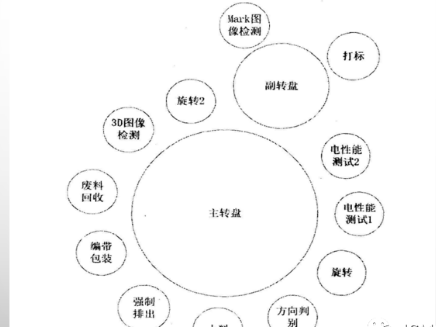

标准流程（顺时针）：
上料：振动盘 / 管送上料→定向排序→吸嘴拾取
视觉检测：6 面外观 / 极性 / Mark 点 / 3D 尺寸检测
电性能测试：ATE 对接→电性参数测试（最多 6 站并行）
打标：激光打标→打标视觉复检
分选：按良 / 不良 / 等级分类→不良品回收
编带包装：良品载带 / 盖带封装→收料
![image]()
二、机械结构（五大核心组件）
转塔驱动单元（心脏）
直驱电机（DDR）：无减速箱，响应快（18–22 ms / 步）、低振动、高定位精度（±5 μm）
转盘：铝合金 / 陶瓷，18–24 工位，圆周均布

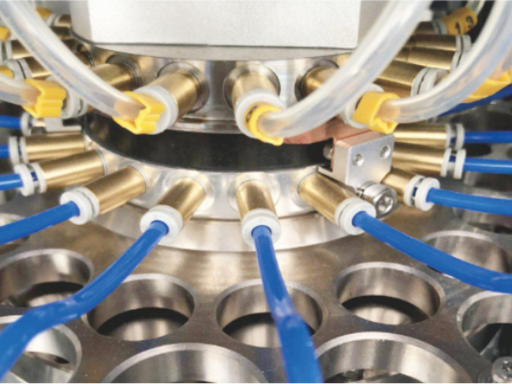

吸嘴组件：真空吸附 + 屏蔽 + 高度自动校正，适配 1×1 mm–6×6 mm 芯片
![image]()
上料系统
振动盘（定向排序）+ 直线送料轨 + 真空吸嘴
可选：管送上料、飞达上料（适配不同封装）
检测单元（视觉 + 电性）
视觉：6 面相机 + AI 算法，检测崩边、划痕、极性、文字、3D 翘曲
电性测试站：最多 6 个并行测试站，探针卡对接 ATE，测 Vf/Ir/ 电容 / 耐压等
打标单元
光纤 / 紫外激光打标（字符 / 二维码）
打标后视觉复检，确保清晰、无偏移
分选与编带单元
高速分流机构：按测试结果分良品、A/B/C 级、不良品
编带机：热压 / 冷压载带包装，适配 8/12/16/24 mm 载带
三、关键技术参数（行业主流）
| 参数 | 典型值 | 说明 |
|---|---|---|
| 工位数量 | 16/18/24 | 越多效率越高，成本上升 |
| 产能 UPH | 30K–60K | 每小时处理芯片数量 |
| 定位精度 | ±5–10 μm | 吸嘴重复定位误差 |
| 单步时间 | 18–22 ms | 转塔旋转 + 吸嘴动作 |
| 测试时间 | 35–60 ms / 站 | 电性测试时长 |
| 芯片尺寸 | 1×1–6×6 mm | 适配主流分立器件 / 小 IC |
| 良率 | ≥99.95% | 低碎片、低掉料 |
| 故障停机率 | <0.1% | Jam Rate，稳定性指标 |
四、核心优势（vs 直线式 / 往复式分选机）
效率碾压：多工位并行，UPH 是直线式的 2–3 倍（直线约 10–20K，转塔 30–60K）
占地极小：环形布局，面积仅为直线式的 1/3–1/2，适合洁净室空间优化
精度更高：直驱 + 凸轮驱动，运动平稳、振动小、定位准，适配 QFN/DFN 等高精度封装
柔性强：模块化设计，快速切换产品（15–30 min），适配多品种小批量
成本优：高产能摊薄单颗成本，长期运营成本低于直线式
五、典型应用场景
分立器件：SOT-23/SOD-123/DO-214（二极管 / 三极管 / MOSFET）
小型 IC：QFN/DFN（2×2–6×6 mm）、WLCSP、传感器芯片
光电子：LED、VCSEL、光探测器（6 面外观 + 电性测试）
汽车电子：AEC-Q100/Q104 器件（高可靠测试 + 打标追溯）
最后选型要点
产能需求：30K 以下选 16 工位，30–50K 选 18 工位，50K + 选 24 工位
封装类型：SOT/SOD 选标准机型，QFN/DFN 选高精度视觉 + 屏蔽测试
测试站数量：常规 3–4 站，多参数测试选 6 站并行
稳定性：优先DDR 直驱、低振动设计，关注 Jam Rate <0.1%
